Характеристики KRM 125-100-315/334-4/30

KRM 125-100-315/334-4/30 Kordis KRM 125-100-315/334-4/30 Kordis (Кордис) - технические и рабочие характеристики.
По техническому и конструктивному устройству, консольный одноступенчатый моноблочный центробежный насос.
Перекачивает воду, а также неагрессивные жидкости, физико-химические свойства которых (плотность, вязкость и химическая активность), сходны со свойствами воды.

Условное обозначение
KRM 125-100-315/334-4/30 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 125: диаметр входного патрубка, мм;
- 100: диаметр патрубка напорного, мм;
- 315: диаметр рабочего колеса номинальный, мм;
- 334: диаметр рабочего колеса фактический, мм;
- 4: количество полюсов электродвигателя;
- 30: мощность приводного электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В насосный агрегат модификации KRM 125-100-315/334-4/30 Kordis (Кордис), в качестве привода, монтируется трехфазный асинхронный электродвигатель с короткозамкнутым ротором и общепромышленного назначения.
По нормами европейского стандарта DIN, тип электрического привода в электронасосном агрегате, 200L4.

Электродвигатели взрывозащищенные для оснащения насосных электроагрегатов не предусмотрены.

Электропитание
- переменный трехфазный ток;
- напряжение сети 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики моноблочных насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
Ток
А
KRM 125-100-315/334-4/30 229
120-298
32,8
37,2-28,2
30*1470 55,1

Электродвигатель, устанавливаемый в одноступенчатый консольный моноблочный центробежный насос типа KRM 125-100-315/334-4/30, должен пройти обязательную сертифицирован.

Максимальный КПД насосного электроагрегата - 81%.
Допускаемый кавитационный запас (ДКЗ) не выше 2,3 м.
Фланцевые патрубки насоса рассчитаны на давление в 16 кгс/см².

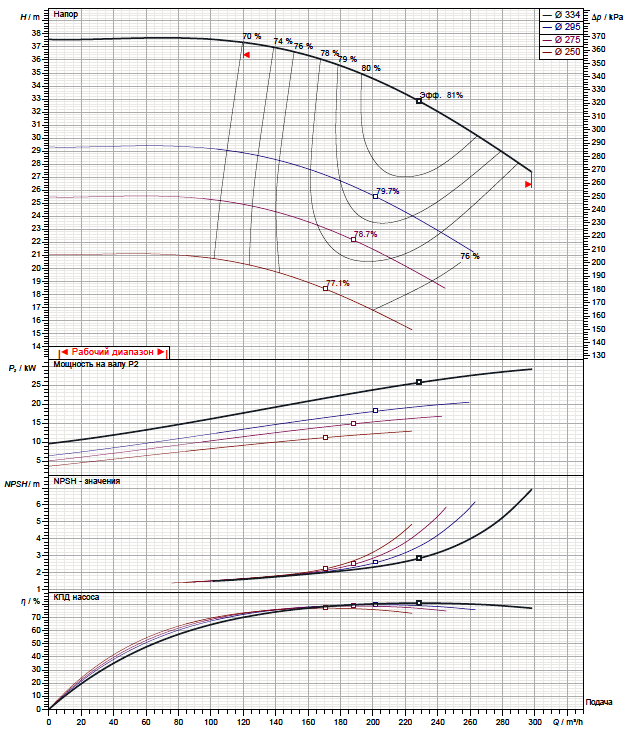

Рабочие характеристики насоса

Габаритный чертеж насоса

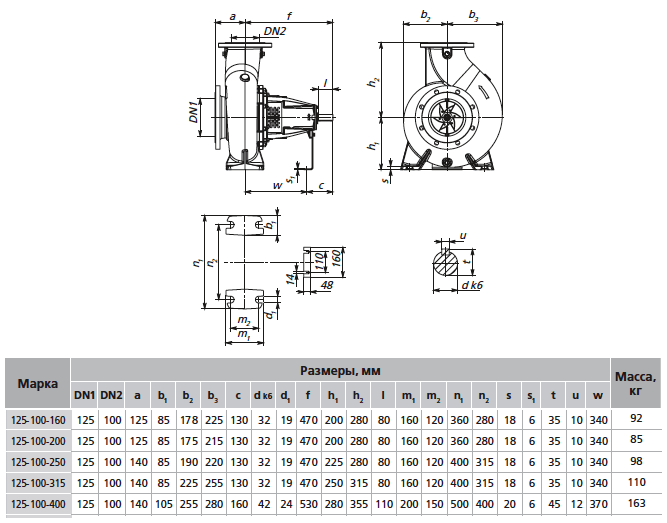

Габаритные и присоединительные размеры насоса

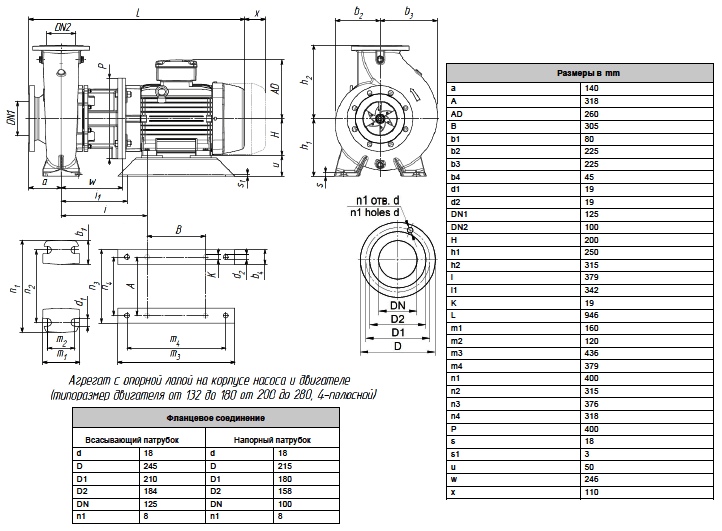

Габаритные и присоединительные размеры агрегата
