Характеристики KRM 125-100-400/317-4/22

Насос Kordis (Кордис) KRM 125-100-400/317-4/22 - характеристики рабочие и технические.
По конструкции, насос, центробежный, одноступенчатый, консольный, с осевым вводом, моноблочный и предназначен для перекачки воды и разных неагрессивных жидких сред, сходных по физическим и химическим свойствам с водой (химическая активность, плотность и вязкость).

Условное обозначение
KRM 125-100-400/317-4/22 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 125: диаметр входного патрубка, мм;
- 100: диаметр патрубка выходного, мм;
- 400: номинальный диаметр рабочего колеса, мм;
- 317: диаметр рабочего колеса фактический, мм;
- 4: число полюсов электропривода;
- 22: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В электронасосный агрегат, для осуществления электропривода KRM 125-100-400/317-4/22 Kordis (Кордис), монтируется асинхронный общепромышленный с короткозамкнутым ротором трехфазный электродвигатель, соответствующий типоразмеру 180L4, мощностью 22 квт (по норме DIN)

Взрывозащищенные электродвигатели для монтажа в электронасосы данного типа не используются.

Электропитание
- переменный трехфазный ток;
- напряжение сети 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

ДКЗ (допускаемый кавитационный запас) не выше 1,7 м.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Максимальный КПД электронасоса 68,2%.

В одноступенчатый консольной конструкции моноблочный центробежный насос KRM 125-100-400/317-4/22 должен монтироваться только сертифицированный асинхронный электродвигатель.

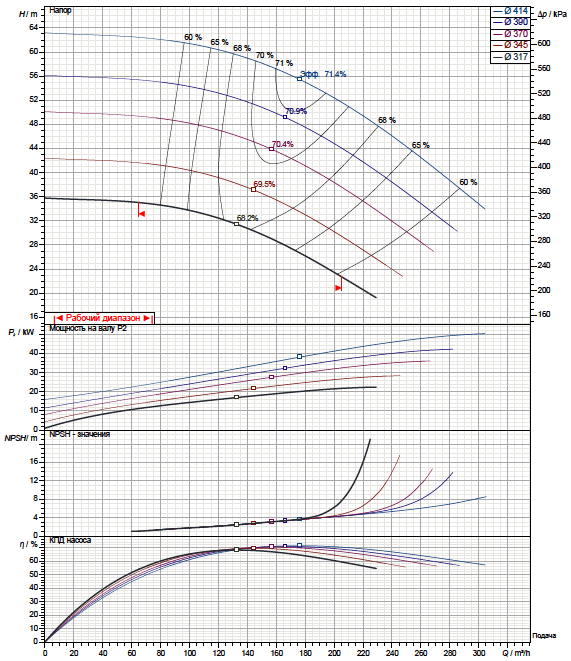

Рабочие характеристики насоса

Габаритный чертеж насоса

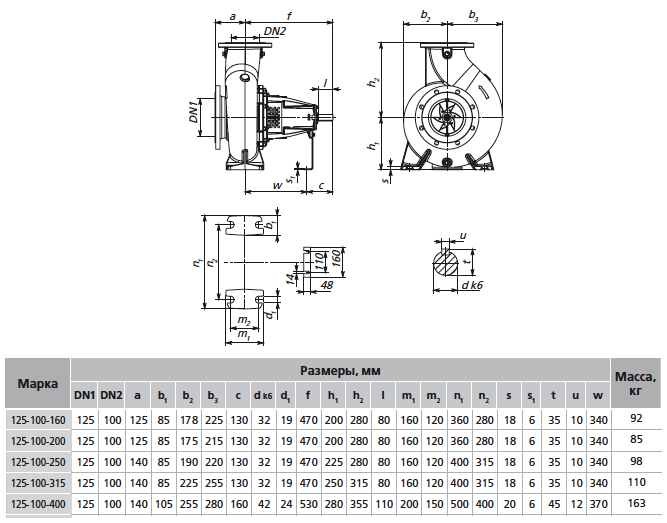

Габаритные и присоединительные размеры насоса

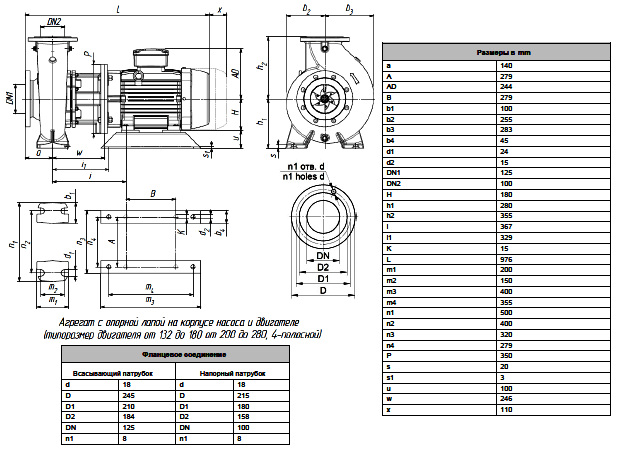

Габаритные и присоединительные размеры агрегата
