Характеристики KRM 125-100-400/401-4/45

KRM 125-100-400/401-4/45 Кордис - рабочие и технические характеристики насоса.
С осевым вводом консольный одноступенчатый моноблочный центробежный насос Kordis, перекачивающий воду и неагрессивные жидкие среды, схожие с водой по плотности, вязкости и химической активности.

Условное обозначение
KRM 125-100-400/401-4/45 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 150: диаметр патрубка на входе в насос, мм;
- 125: диаметр патрубка на выходе, мм;
- 400: диаметр рабочего колеса номинальный, мм;
- 401: диаметр фактический рабочего колеса, мм;
- 4: количество полюсов двигателя;
- 45: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Общепромышленный с короткозамкнутым ротором асинхронный электродвигатель, входящий в состав электронасоса KRM 125-100-400/401-4/45 Кордис, обеспечивает привод насоса.
Тип электропривода в электронасосном агрегате, в соответствии с нормой европейского стандарта DIN, 225M4 (45 квт).

Взрывозащищенные электродвигатели для оснащения агрегатов Kordis, перекачивающих воду, не предусмотрены.

Электроснабжение
- трехфазный переменный ток;
- сеть напряжением 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Для установки привода в консольный центробежный одноступенчатый горизонтальной конструкции моноблочный насос типа KRM 125-100-400/401-4/45 должен использоваться только асинхронный сертифицированный общепромышленный электродвигатель.

Патрубки фланцевые рассчитаны на давление 16 кгс/см².
Сила тока насосного электроагрегата 82,6А.
Допускаемый кавитационный запас (ДКЗ) не должен превышать 2 м.

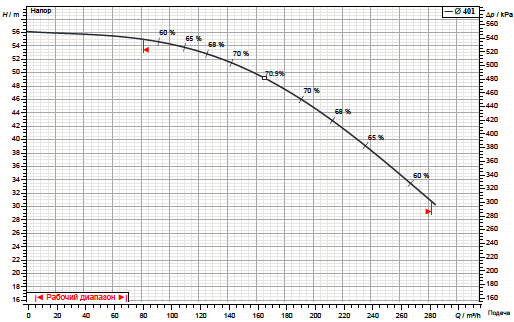

Рабочие характеристики насоса

Габаритный чертеж насоса

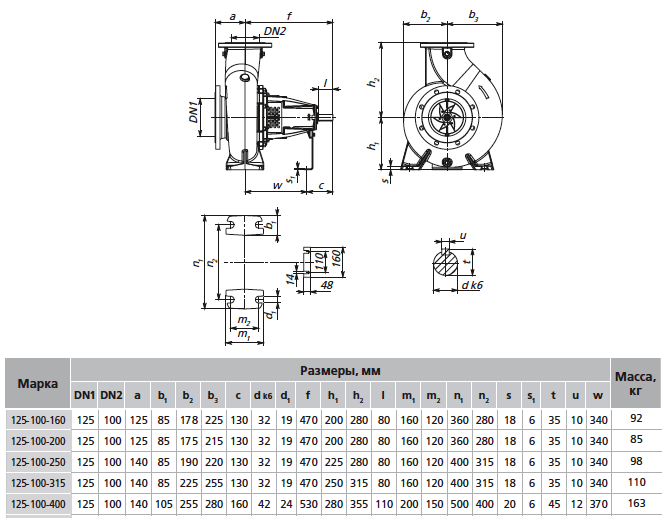

Габаритные и присоединительные размеры насоса

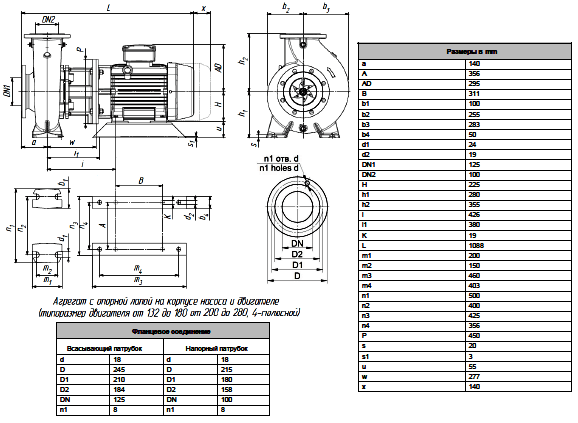

Габаритные и присоединительные размеры агрегата
