Характеристики KRM 150-125-200/210-4/11

Насос Kordis (Кордис) KRM 150-125-200/210-4/11 - технические и рабочие характеристики.
Насос, по своей конструкции, с осевым вводом центробежный консольный горизонтальный моноблочный и перекачивает воду и различные неагрессивные жидкости, схожие с водой по плотности, вязкости и химической активности.

Условное обозначение
KRM 150-125-200/210-4/11 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 150: диаметр входящего патрубка, мм;
- 125: диаметр выходящего патрубка, мм;
- 200: диаметр рабочего колеса номинальный, мм;
- 210: диаметр рабочего колеса фактический, мм;
- 4: число полюсов электрического привода;
- 11: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В электроагрегате, для обеспечения привода KRM 150-125-200/210-4/11 Kordis (Кордис), монтируется с короткозамкнутым ротором общепромышленного назначения асинхронный трехфазный электродвигатель.
Типоразмер электропривода в насосном агрегате - 160M4, что по нормам европейского стандарта DIN соответствует мощности 11 квт.

В оснащении приводом электронасосов данного типа взрывозащищенные электродвигатели не используются.

Электроснабжение
- переменный трехфазный ток;
- напряжение сети 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Сила тока для насосного электроагрегата 21,8А.
ДКЗ (допускаемый кавитационный запас) не выше 2,3 м.

В одноступенчатый моноблочный консольной конструкции центробежный насос модификации KRM 150-125-200/210-4/11 должен устанавливаться только сертифицированный асинхронный электродвигатель.

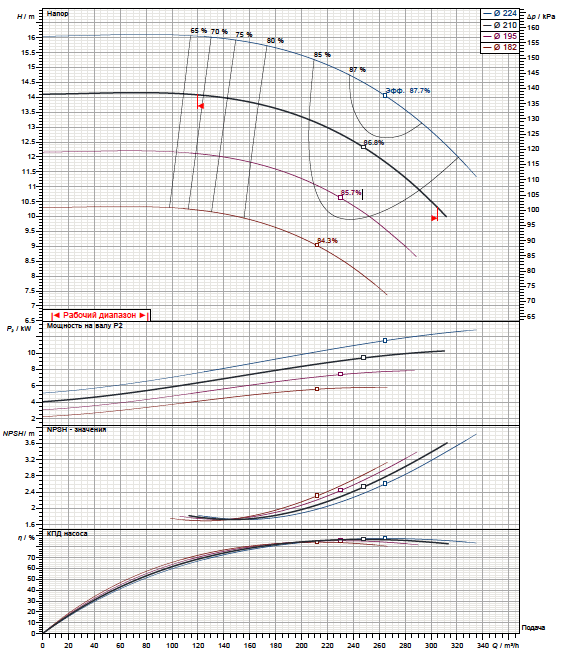

Рабочие характеристики насоса

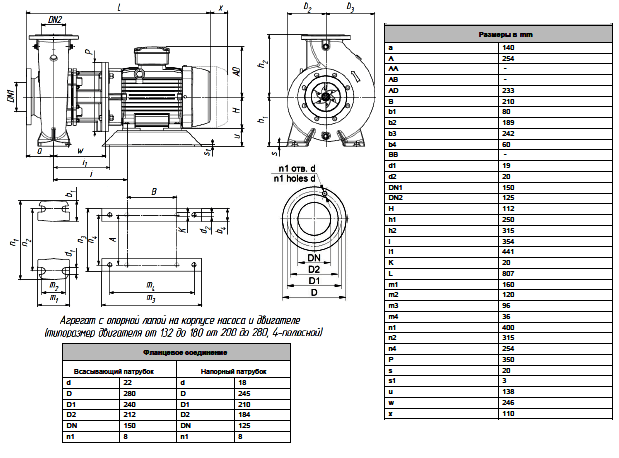

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
