Характеристики KRM 150-125-315/334-4/37

KRM 150-125-315/334-4/37 Кордис - рабочие (напорные) и технические и характеристики насоса.
С осевым входом консольный одноступенчатой конструкции центробежный моноблочный насос, перекачивающий воду и жидкие неагрессивные среды, схожие с водой по химической активности, вязкости и плотности.

Условное обозначение
KRM 150-125-315/334-4/37 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 150: диаметр входного патрубка, мм;
- 125: диаметр патрубка на выходе, мм;
- 315: номинальный диаметр рабочего колеса, мм;
- 344: фактический диаметр рабочего колеса , мм;
- 4: число полюсов приводного двигателя;
- 37: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Входящий в насосный агрегат KRM 150-125-315/334-4/37 Кордис асинхронный электродвигатель, осуществляющий электропривод насоса, с короткозамкнутым ротором, трехфазный общепромышленного исполнения, типоразмером 255S4 (37 квт), что соответствует нормами европейского стандарта DIN.

В обеспечения приводами насосных агрегатов типа Kordis для перекачивания воды, взрывозащищенные электродвигатели не используются.

Электроснабжение
- ток трехфазный переменный;
- сетевое напряжение 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

КПД максимальный электронасосного агрегата - 84,7%.
Сила тока насосного электроагрегата - 68,3А.
ДКЗ (допускаемый кавитационный запас), не более 1,6 м.
Фланцевые патрубки насоса рассчитаны на давление 16 кгс/см².

Монтируемый в консольный горизонтальный моноблочный центробежный насос типа KRM 150-125-315/334-4/37 электродвигатель должен быть общепромышленным трехфазным асинхронным и сертифицированным.

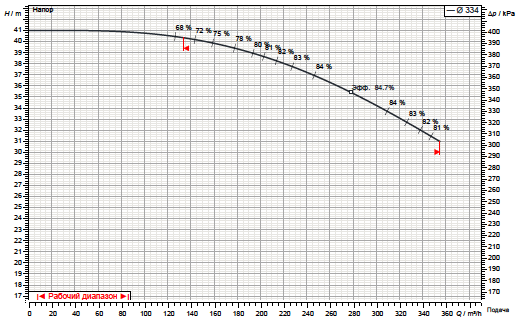

Рабочие характеристики насоса

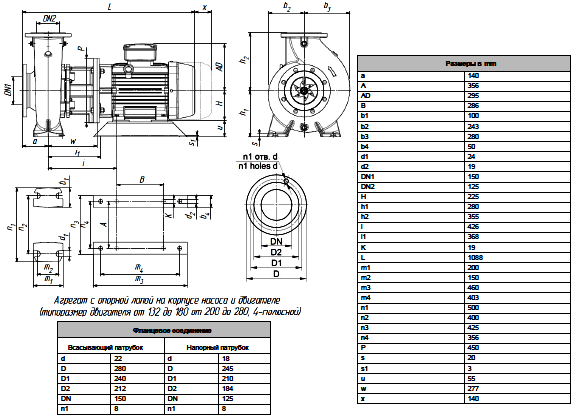

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
