Характеристики KRM 150-125-400/330-4/37

Технические и рабочие характеристики Kordis (Кордис) KRM 150-125-400/330-4/37.
По устройству - насос с осевым вводом моноблочной конструкции консольный и применяется для перекачивания воды и различных жидкостей, схожих по своим характеристикам с водой (химическая активность, плотность, вязкость).

Условное обозначение
KRM 150-125-400/330-4/37 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 150: диаметр патрубка входного, мм;
- 125: диаметр патрубка напорного, мм;
- 400: диаметр номинальный колеса рабочего, мм;
- 330: фактический диаметр колеса рабочего, мм;
- 4: количество полюсов электрического двигателя;
- 37: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Для осуществления привода в электронасос типа KRM 150-125-400/330-4/37 Kordis (Кордис) монтируется общепромышленного исполнения трехфазный асинхронный с короткозамкнутым ротором электродвигатель.
Типоразмер электрического привода в насосном агрегате, в соответствии с нормами европейского стандарта DIN, 225S4 (мощность 37 квт).

Электродвигатели взрывозащищенные для установки в электронасосные агрегаты данного типа не используются.

Электроснабжение
- переменный трехфазный ток;
- напряжение в сети 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Для монтажа привода в одноступенчатый горизонтальный моноблочный центробежный насос модификации KRM 150-125-400/330-4/37 должен использоваться только сертифицированный асинхронный электродвигатель.

Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Сила тока электронасосного агрегата 68,3А.
Допускаемый кавитационный запас (ДКЗ) не выше 2 м.

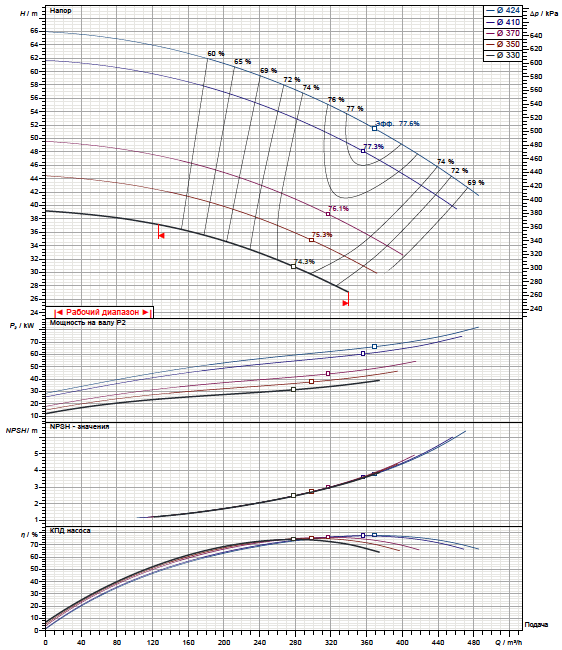

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

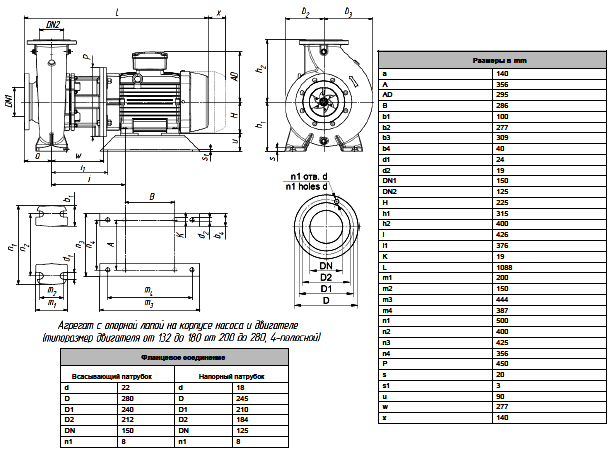

Габаритные и присоединительные размеры агрегата
