Характеристики KRM 200-150-200/158-4/11

Kordis (Кордис) KRM 200-150-200/158-4/11 - технические и рабочие характеристики насоса.
По своему устройству - консольный горизонтальный с осевым вводом моноблочной конструкции центробежный насос, используется для перекачки воды и различных жидкостей, сходных по физико-химическим показателям с водой (плотность, вязкость, химическая активность).

Условное обозначение
KRM 200-150-200/158-4/11 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 200: диаметр входного патрубка, мм;
- 150: диаметр патрубка на выходе, мм;
- 200: номинальный диаметр рабочего колеса, мм;
- 158: фактический диаметр рабочего колеса, мм;
- 4: число полюсов привода;
- 11: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Для монтажа в электронасосный агрегат KRM 200-150-200/158-4/11 Kordis (Кордис) используется с короткозамкнутым ротором трехфазный общепромышленный асинхронный электродвигатель, в соответствии с нормами европейского стандарта DIN, марки 160M4, мощностью 11 квт.

Взрывозащищенные электродвигатели в оснащении приводом насосных электроагрегатов не используются.

Электроснабжение
- переменный трехфазный ток;
- напряжение сети 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

КПД насосного электроагрегата максимальный - 78,4%.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
ДКЗ (допускаемый кавитационный запас) до 2,7 м.

В одноступенчатый центробежный моноблочный насос модификации KRM 200-150-200/158-4/11 должен устанавливаться только сертифицированный асинхронный электродвигатель.

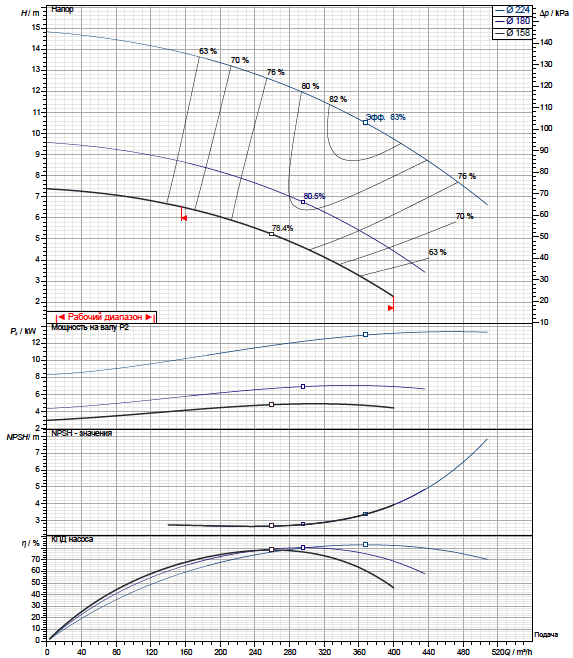

Рабочие характеристики насоса

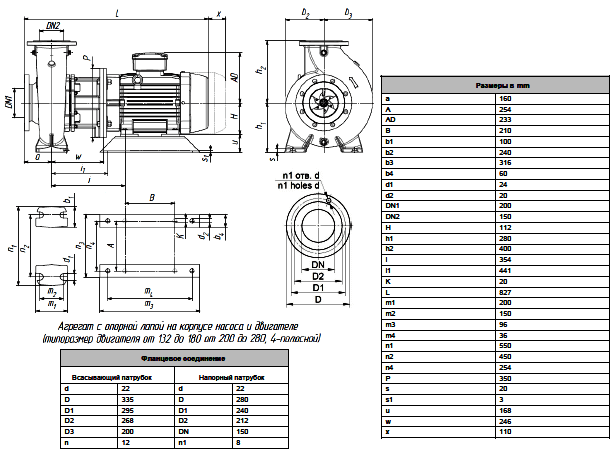

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
