Характеристики KRM 200-150-200/189-4/11

KRM 200-150-200/189-4/11 Кордис - рабочие и технические характеристики.
С осевым входом консольный центробежный моноблочный одноступенчатый насос Kordis, перекачивающий воде и жидкие неагрессивные среды, схожие с водой плотности, вязкости, химической активности.

Условное обозначение
KRM 200-150-200/189-4/11 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 200: диаметр патрубка входящего в насос, мм;
- 150: диаметр выходного патрубка, мм;
- 200: диаметр номинальный рабочего колеса, мм;
- 189: диаметр фактический рабочего колеса, мм;
- 4: число полюсов электрического двигателя;
- 11: мощность приводного двигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Входящий в состав насосного агрегата KRM 200-150-200/189-4/11 Кордис асинхронный электродвигатель, обеспечивающий привод насоса - общепромышленный трехфазный с короткозамкнутым ротором, типоразмером 160M4 (11 квт), что соответствует нормами европейского стандарта DIN.

Взрывозащищенные электродвигатели для комплектации насосных агрегатов Kordis, перекачивающих воду, не применяются.

Электроподключение
- ток переменный трехфазный;
- сеть напряжением 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Сила тока насосного агрегата - 21,8А.
ДКЗ (допускаемый кавитационный запас) до 2,7 м;
Патрубки фланцевые рассчитаны на давление в 16 кгс/см².

В моноблочный центробежный насос консольной конструкции типа KRM 200-150-200/189-4/11 должен встраиваться только трехфазный сертифицированный асинхронный электродвигатель общепромышленного исполнения.

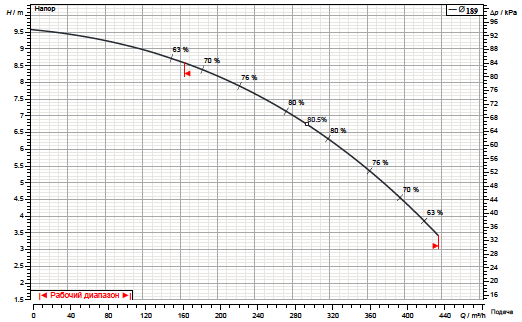

Рабочие характеристики насоса

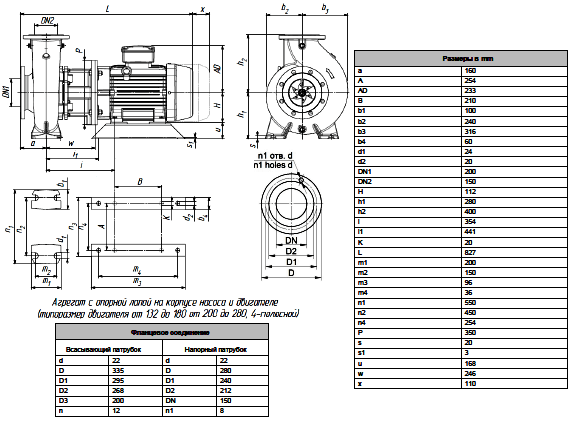

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
