Характеристики KRM 200-150-250/250-4/22

KRM 200-150-250/250-4/22 Кордис - напорные и технические характеристики насоса.
Консольный горизонтальный центробежный с осевым вводом моноблочной конструкции одноступенчатый насос Kordis, предназначенный для перекачивания воды и жидких неагрессивных сред, сходных с водой по химической активности, плотности и вязкости.

Условное обозначение
KRM 200-150-250/250-4/22 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 200: диаметр патрубка на входе, мм;
- 150: диаметр выходного патрубка, мм;
- 250: номинальный диаметр рабочего колеса, мм;
- 250: диаметр рабочего колеса фактический, мм;
- 4: количество полюсов электропривода;
- 22: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Электродвигатель, обеспечивающий привод насоса и устанавливаемый в агрегат KRM 200-150-250/250-4/22 Кордис - общепромышленный трехфазный с короткозамкнутым ротором, типоразмером, в соответствии с нормами европейского стандарта DIN, 180L4 (22 квт).

Для обеспечения приводом насосов Kordis, перекачивающих воду, электродвигатели взрывозащищенные не применяются.

Электроподключение
- ток трехфазный переменный;
- сеть напряжением 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальный КПД электронасосного агрегата - 86,1%.
Сила тока электроагрегата -41,8А.
Фланцевые патрубки насоса рассчитаны на давление в 16 кгс/см².

Устанавливаемый в моноблочный одноступенчатый консольной конструкции центробежный насос KRM 200-150-250/250-4/22 общепромышленный трехфазный асинхронный электродвигатель должен быть сертифицирован.

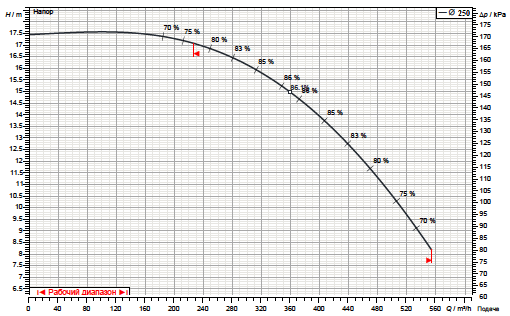

Напорные характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

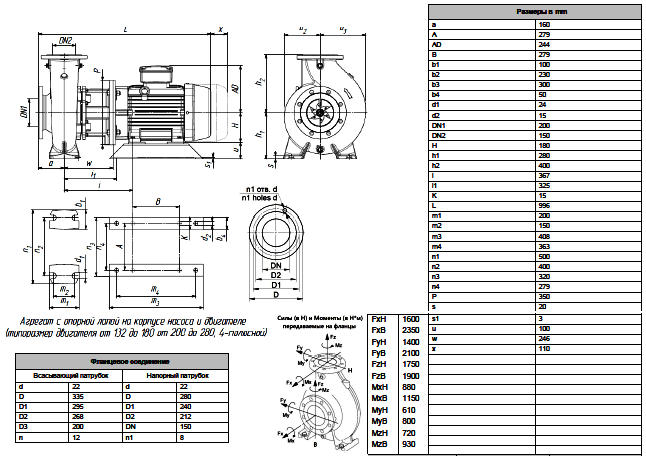

Габаритные и присоединительные размеры агрегата
