Характеристики KRM 200-150-315/264-4/22

Kordis (Кордис) KRM 200-150-315/264-4/22 - технические и рабочие характеристики насоса.
По своему устройству - консольный одноступенчатой конструкции моноблочный центробежный насос с осевым вводом и перекачивает воду и, сходные с водой по плотности, вязкости и химической активности, жидкости.

Условное обозначение
KRM 200-150-315/264-4/22 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 200: диаметр патрубка на входе, мм;
- 150: диаметр напорного патрубка, мм;
- 315: номинальный диаметр колеса рабочего, мм;
- 264: фактический диаметр колеса рабочего, мм;
- 4: количество полюсов привода;
- 22: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В насосном агрегате KRM 200-150-315/264-4/22 Kordis (Кордис) привод насоса осуществляет асинхронный общепромышленного исполнения, трехфазный с короткозамкнутым ротором электродвигатель.
Типоразмер, монтируемого электрического привода, в соответствии с нормами европейского стандарта DIN, 180L4 (мощностью 22 квт).

Взрывозащищенные электродвигатели в оснащении приводами насосных агрегатов не используются.

Электроподключение
- переменный трехфазный ток;
- напряжение сети 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Сила тока насосного электроагрегата 41,8А.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
ДКЗ (допускаемый кавитационный запас) не более 3,0 м.

В насос типа KRM 200-150-315/264-4/22 моноблочной конструкции консольный может устанавливаться только сертифицированный асинхронный электродвигатель.

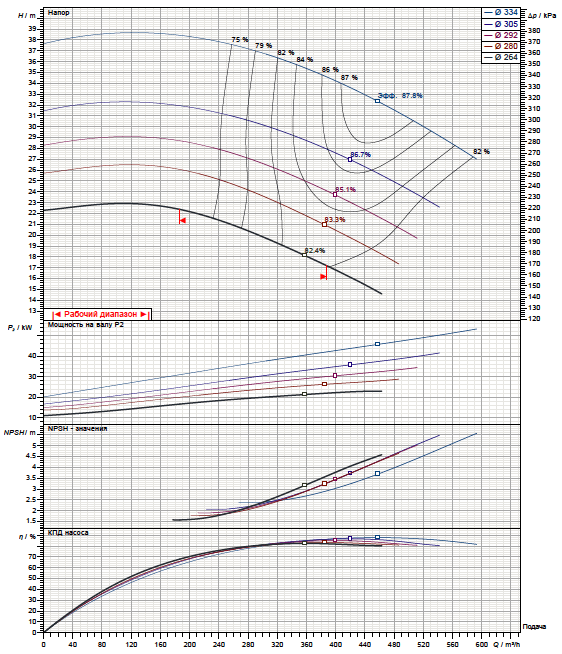

Рабочие характеристики насоса

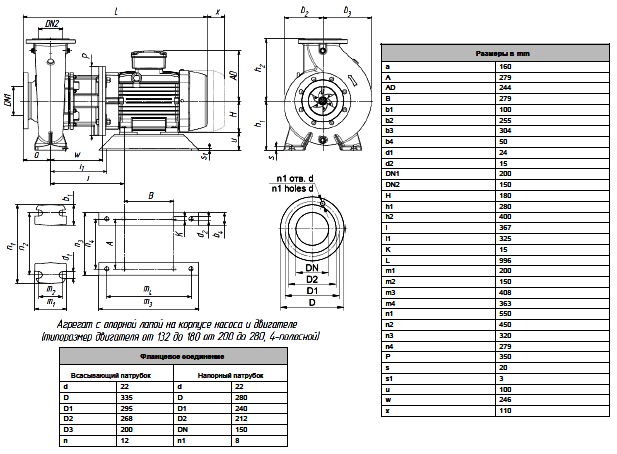

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
