Характеристики KRM 200-150-315/264-4/22

KRM 200-150-315/264-4/22 Кордис - рабочие и технические характеристики.
Моноблочный горизонтальный с осевым входом консольный центробежный одноступенчатый насос Kordis, перекачивающий воду и жидкие неагрессивные среды, схожие с водой по химической активности, плотности и вязкости.

Условное обозначение
KRM 200-150-315/264-4/22 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 200: диаметр патрубка входящего в насос, мм;
- 150: диаметр патрубка на выходе, мм;
- 315: диаметр номинальный колеса рабочего, мм;
- 303: диаметр фактический колеса рабочего, мм;
- 4: число полюсов электрического двигателя;
- 37: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Входящий в состав электронасоса KRM 200-150-315/264-4/22 Кордис асинхронный электродвигатель, обеспечивающий привод насоса - трехфазный общепромышленного назначения с короткозамкнутым ротором, типоразмером 225S4 (37 квт), что соответствует норме европейского стандарта DIN.

Взрывозащищенные электродвигатели, для комплектации электронасосов Kordis, перекачивающих воду, не применяются.

Электроснабжение
- ток переменный трехфазный;
- сеть напряжением 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальный КПД электроагрегата 86,7%.
Сила тока электронасосного агрегата 41,1А.
Патрубки фланцевые рассчитаны на давление в 16 кгс/см².

В центробежный насос одноступенчатый моноблочный KRM 200-150-315/264-4/22 консольной конструкции должен устанавливаться только асинхронный сертифицированный трехфазный электродвигатель .

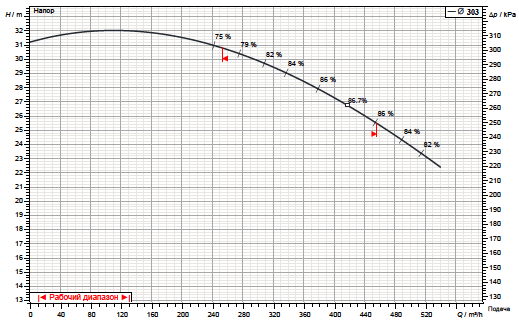

Рабочие характеристики насоса

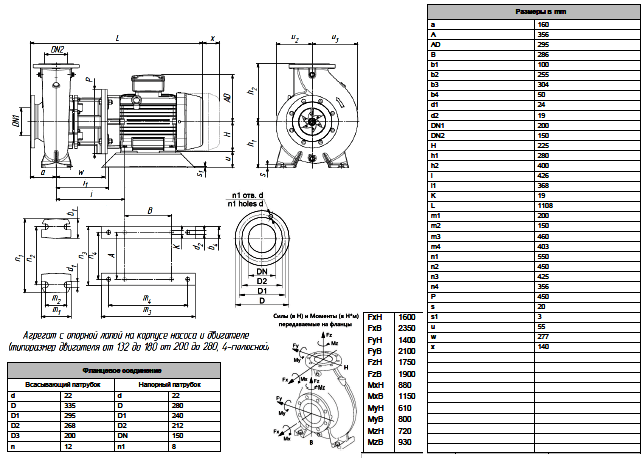

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
