Характеристики KRM 200-150-400/330-4/45

KRM 200-150-400/330-4/45 Кордис - технические, рабочие характеристики.
Одноступенчатой конструкции горизонтальный с осевым вводом консольный центробежный моноблочный насос Kordis, перекачивающий воду и неагрессивные жидкие среды, схожие с водой по вязкости, химической активности, плотности.

Условное обозначение
KRM 200-150-400/330-4/45 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 125: диаметр входящего в насос патрубка, мм;
- 100: диаметр выходного патрубка, мм;
- 400: номинальный диаметр рабочего колеса, мм;
- 330: фактический диаметр рабочего колеса, мм;
- 4: число полюсов электрического привода;
- 45: мощность электрического двигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Электродвигатель, входящий в комплект насосного агрегата KRM 200-150-400/330-4/45 Кордис, с короткозамкнутым ротором асинхронный общепромышленный трехфазный. Типоразмер привода, по нормами европейского стандарта DIN, 225M4 (45 квт).

В обеспечении электрическими двигателями агрегатов Kordis, для перекачивания воды, взрывозащищенные электродвигатели не предусмотрены.

Электроснабжение
- трехфазный переменный ток;
- сеть напряжением 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальная мощность на валу насоса 30 квт.
Максимальный КПД насосного электроагрегата 83,7%.
Фланцевые патрубки насоса рассчитаны на давление в 16 кгс/см².

Входящий в моноблочный одноступенчатый консольного типа центробежный насос KRM 200-150-400/330-4/45 асинхронный электродвигатель, должен быть общепромышленным, трехфазным и сертифицированным.

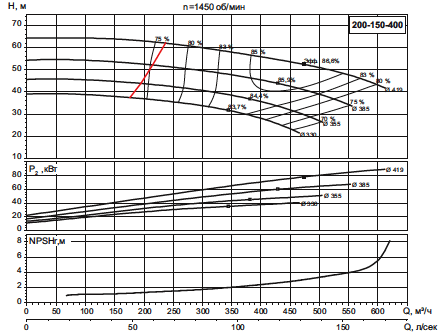

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

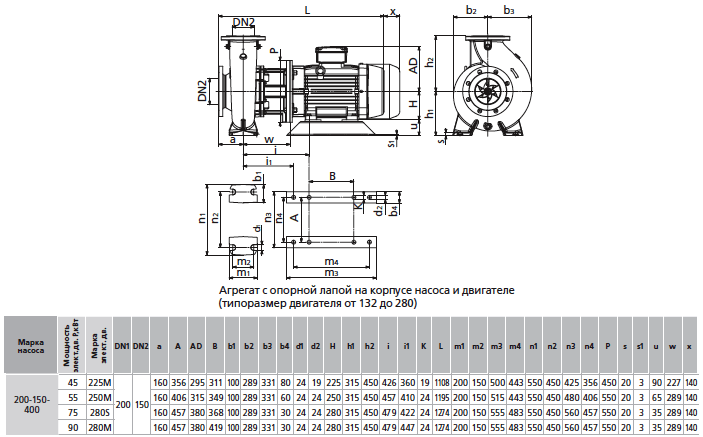

Габаритные и присоединительные размеры агрегата
