Характеристики KRM 50-32-160/176-2/4

KRM 50-32-160/176-2/4 Kordis KRM 50-32-160/176-2/4 Kordis (Кордис)- технические и рабочие характеристики.
По конструкции - консольный горизонтальный моноблочный центробежный насос, применяемый для перекачки воды и, сходных с водой по своим физико-химическим характеристикам, жидкостей (вязкость, плотность, химическая активность).

Условное обозначение
KRM 50-32-160/176-2/4 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 50: диаметр входящего патрубка, мм;
- 32: диаметр патрубка напорного, мм;
- 160: номинальный диаметр рабочего колеса, мм;
- 176: диаметр фактический рабочего колеса, мм;
- 2: количество полюсов привода;
- 4: мощность электрического привода, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В насосный агрегат, для обеспечения привода насоса типа KRM 50-32-160/176-2/4 Kordis (Кордис) устанавливается общепромышленный трехфазный с короткозамкнутым ротором электродвигатель.
Типоразмер электропривода в электронасосном агрегате, по нормами европейского стандарта DIN, 112M2.

Взрывозащищенные электродвигатели для комплектации электронасосных агрегатов не предусмотрены.

Электропитание
- трехфазный ток переменный;
- сеть напряжением в 380 В;
- частота тока в сети 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики моноблочных насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
Ток
А
KRM 50-32-160/176-2/4 25
12,2-13,4
31
37-25
4*2850 7,9

Допускаемый кавитационный запас (ДКЗ) не более 2 м.
Фланцевые патрубки, рассчитанные на давление в 16 кгс/см².
КПД электронасоса максимальный - 63,9%.
В одноступенчатый консольно-моноблочный насос модификации KRM 50-32-160/176-2/4 должен устанавливаться электродвигатель асинхронный, прошедший обязательную сертификацию.

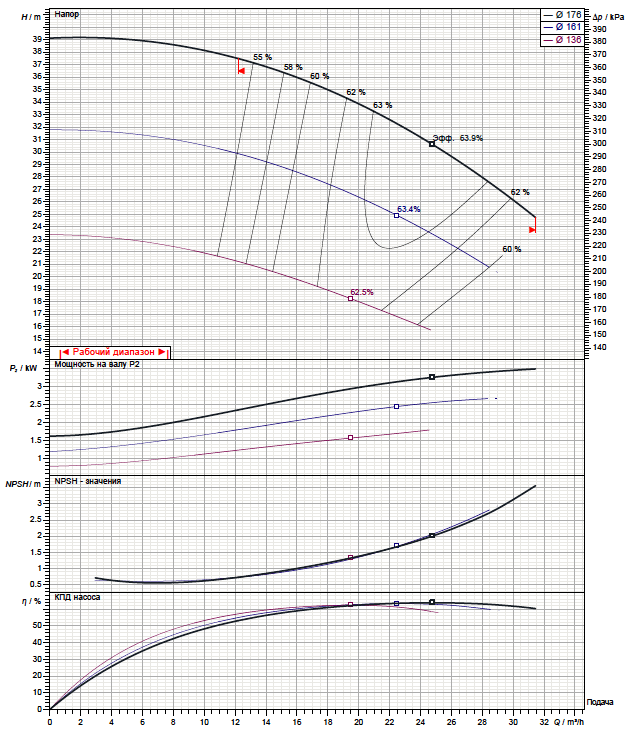

Рабочие характеристики насоса

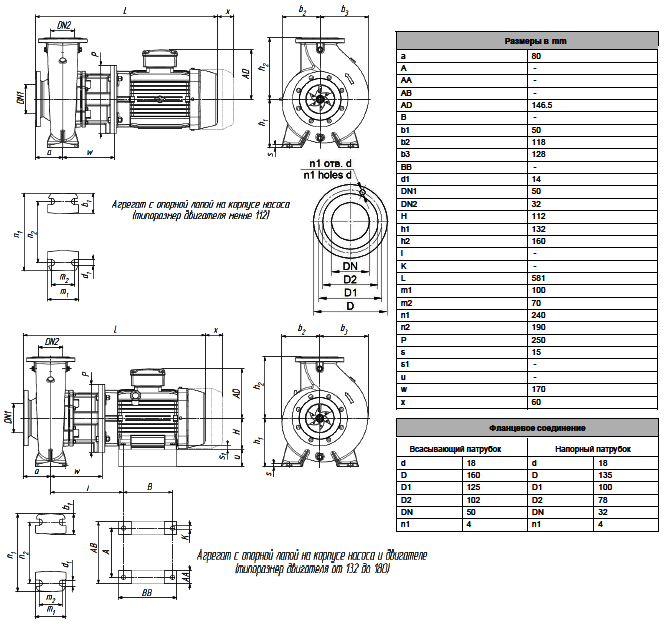

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
