Характеристики KRM 50-32-160/176-4/0.55

KRM 50-32-160/176-4/0.55 Kordis KRM 50-32-160/176-4/0.55 Kordis (Кордис) - рабочие и технические характеристики насоса.
По своему устройству насос - консольный моноблочный центробежный горизонтальный и используется для перекачивания воды и нейтральных жидкостей, сходных с водой по химической активности, вязкости и плотности.

Условное обозначение
KRM 50-32-160/176-4/0.55 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 50: диаметр патрубка на входе, мм;
- 32: диаметр выходного патрубка, мм;
- 160: диаметр рабочего колеса номинальный, мм;
- 176: диаметр рабочего колеса фактический, мм;
- 4: число полюсов электропривода;
- 0.55: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В насосный электроагрегат KRM 50-32-160/176-4/0.55 Kordis (Кордис), для осуществления привода насоса, монтируется асинхронный трехфазный с короткозамкнутым ротором общепромышленный электродвигатель.
Тип электродвигателя в насосном электроагрегате - 80A4 (по нормами европейского стандарта DIN).

В оснащении насосных электроагрегатов приводом взрывозащищенные электродвигатели не участвуют.

Электроподключение
- переменный трехфазный ток;
- напряжение сети - 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики моноблочных насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
Ток
А
KRM 50-32-160/176-4/0.55 17
11,72-24,15
7,5
8,2-6,35
0,55*1360 1,6

Максимальный КПД насосного агрегата - 67,1%.
Допускаемый кавитационный запас (ДКЗ) не выше 0,81 м.
Фланцевые патрубки, рассчитанные на давление в 16 кгс/см².

В консольный моноблочный одноступенчатой конструкции центробежный насос типа KRM 50-32-160/176-4/0.55 обязательно должен монтироваться электродвигатель асинхронный.

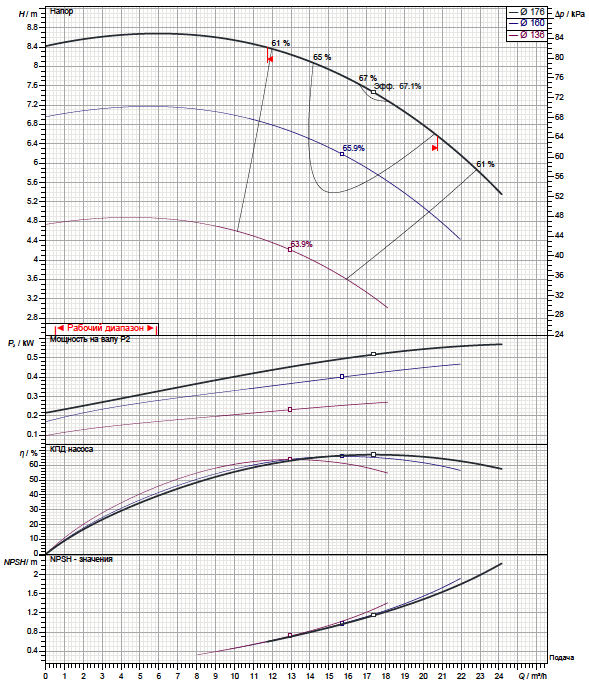

Рабочие характеристики насоса

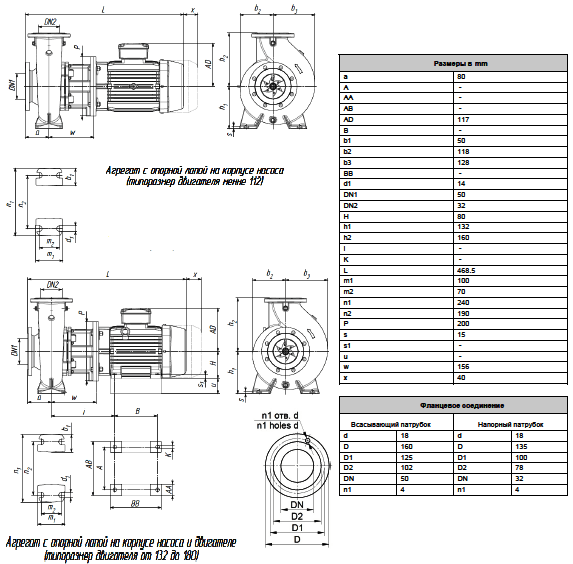

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
