Характеристики KRM 50-32-160.1/176-2/4

Кордис KRM 50-32-160.1/176-2/4 - рабочие и технические характеристики.
Центробежный насос моноблочный с осевым входом консольный горизонтального типа, перекачивающий воду и жидкости с неагрессивными свойствами, сходные с водой по химической активности, плотности и вязкости.

Условное обозначение
KRM 50-32-160.1/176-2/4 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 50: диаметр патрубка входного, мм;
- 32: диаметр патрубка на выходе, мм;
- 160: диаметр рабочего колеса номинальный, мм;
- .1: насос с пониженной подачей;
- 176: фактический диаметр рабочего колеса, мм;
- 2: число полюсов электропривода;
- 4: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Привод насосного агрегата типа KRM 50-32-160.1/176-2/4 Кордис осуществляет асинхронный электродвигатель трехфазный с короткозамкнутым ротором общепромышленного назначения, типоразмером, в соответствии с нормами европейского стандарта DIN, 112M2 (4 квт).

В оснащении электроприводами насосных агрегатов для воды типа Kordis взрывозащищенные электродвигатели не используются.

Электроподключение
- трехфазный переменный ток;
- напряжение сетевое 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Сила тока электронасосного агрегата 7,9А.
Фланцевые патрубки рассчитаны на давление 16 кгс/см².
ДКЗ (допускаемый кавитационный запас) до 2,2 м.

В консольный одноступенчатый моноблочного типа насос марки KRM 50-32-160.1/176-2/4 должен монтироваться только асинхронный общепромышленный трехфазный сертифицированный электродвигатель.

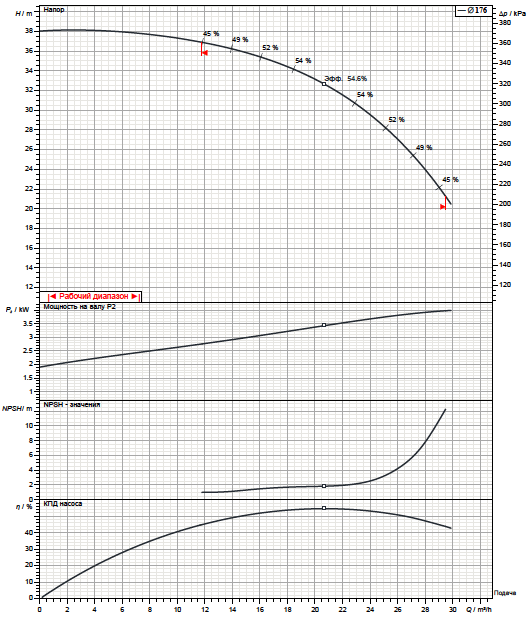

Рабочие характеристики насоса

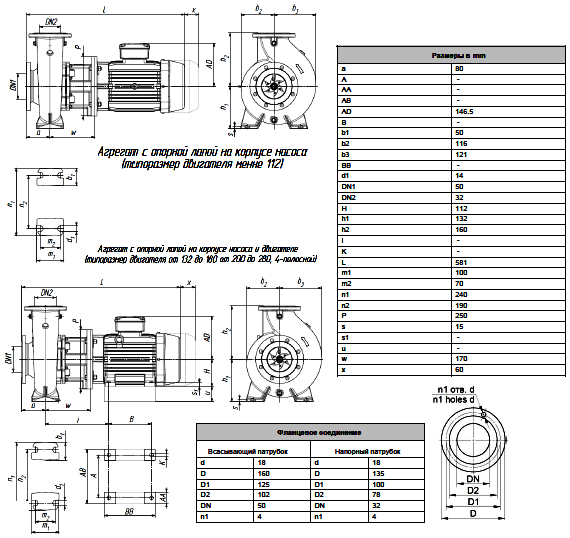

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
