Характеристики KRM 50-32-200/209-2/11

Технические характеристики насосов Kordis (Кордис) KRM 50-32-200/209-2/11.
Насосы используемые для перекачивания воды и жидких сред, имеющие сходство, по основным характеристикам, с водой (химическая активность, вязкость и плотность).

Условное обозначение
KRM 50-32-200/209-2/11 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 50: диаметр входного патрубка, мм;
- 32: диаметр выходного патрубка, мм;
- 200: диаметр колеса рабочего номинальный, мм;
- 209: диаметр колеса рабочего фактический, мм;
- 2: число полюсов электропривода;
- 11: мощность двигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В насосном агрегате, для обеспечения привода, в насос KRM 50-32-200/209-2/11 Kordis (Кордис) монтируется трехфазный с короткозамкнутым ротором общепромышленный асинхронный электродвигатель.
Типоразмер электродвигателя в электроагрегате, в соответствии с нормами европейского стандарта DIN, 160MA2.

Для установки в электронасосные агрегаты взрывозащищенные электродвигатели не предусмотрены.

Электропитание
- трехфазный переменный ток;
- сетевое напряжение 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Максимальный КПД электронасосного агрегата 53,8%.
Допускаемый кавитационный запас (ДКЗ) до 3,0 м.

В консольный одноступенчатый моноблочный центробежный насос модификации KRM 50-32-200/209-2/11 может устанавливаться только сертифицированный электродвигатель.

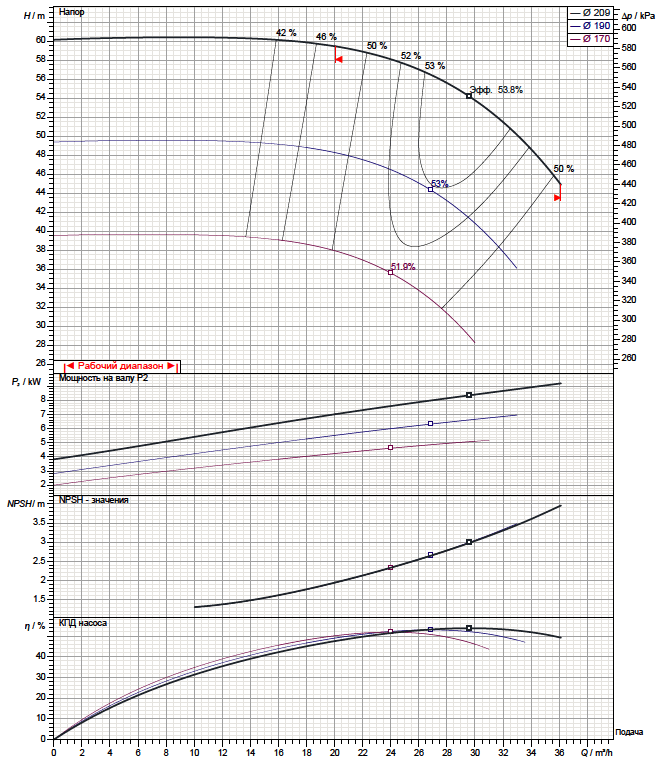

Рабочие характеристики насоса

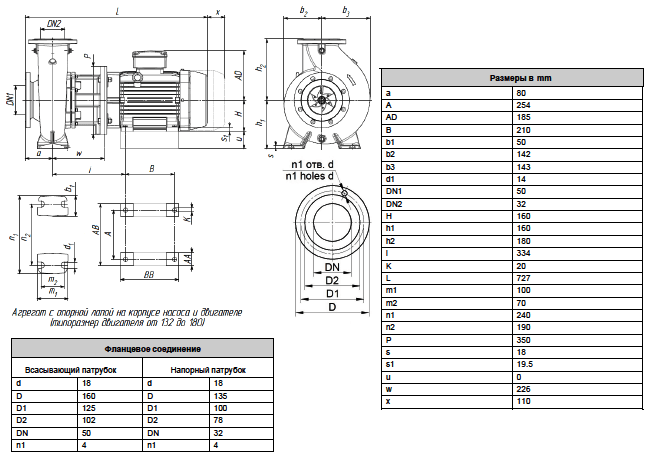

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
