Характеристики KRM 50-32-200.1/186-2/4

KRM 50-32-200.1/186-2/4 Кордис - технические и рабочие характеристики.
С осевым вводом и закрытым рабочим колесом консольный одноступенчатый моноблочный центробежный насос типа Kordis, перекачивающий воду и различные жидкости с неагрессивными свойствами, сходные с водой по химической активности плотности и вязкости.

Условное обозначение
KRM 50-32-200.1/186-2/4 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 50: диаметр входящего в насос патрубка, мм;
- 200: номинальный диаметр колеса рабочего, мм;
- .1: насос с пониженной подачей;
- 186: диаметр колеса рабочего фактический, мм;
- 2: число полюсов двигателя;
- 4: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Электродвигатель, осуществляющий привод насоса типа KRM 50-32-200.1/186-2/4 Кордис - общепромышленный асинхронный с короткозамкнутым ротором трехфазный, типоразмером 112M2, 4 квт (в соответствии с нормами европейского стандарта DIN).

Взрывозащищенные электродвигатели для монтажа приводов в электроагрегаты Kordis, перекачивающих воду, не применяются.

Электроподключение
- ток переменный трехфазный ;
- сеть напряжением 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Сила тока электронасосного агрегата 7,9А.
Патрубки фланцевые рассчитаны на давление в 16 кгс/см².
ДКЗ (допускаемый кавитационный запас) не более 1,5 м.

В консольный центробежный моноблочного типа с осевым входом одноступенчатый насос марки KRM 50-32-200.1/186-2/4 должен устанавливаться только общепромышленный трехфазный сертифицированный асинхронный электродвигатель.

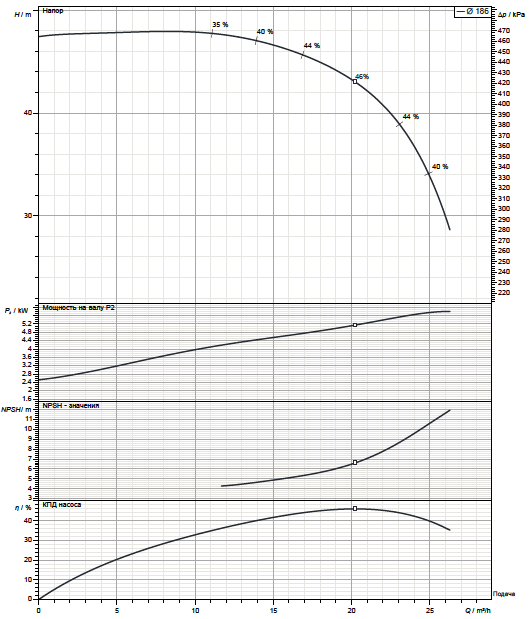

Рабочие характеристики насоса

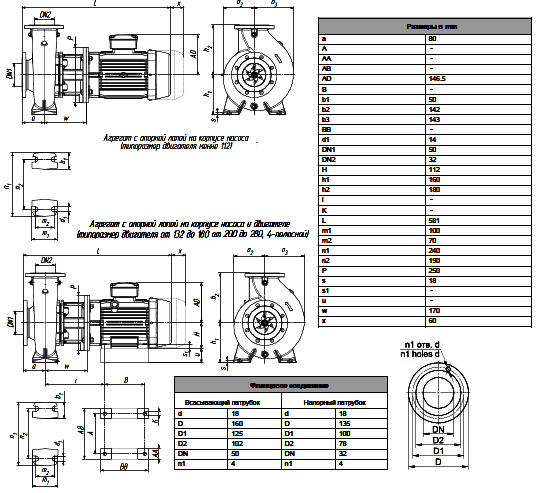

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
