Характеристики KRM 50-32-250/209-4/1.1

KRM 50-32-250/209-4/1.1 Кордис - рабочие, технические, характеристики насоса для воды Kordis.
С осевым вводом и закрытым рабочим колесом центробежный консольный одноступенчатый горизонтального типа насос, предназначенный для перекачивания технической воды и различных неагрессивных жидкостей.

Условное обозначение
KRM 50-32-250/209-4/1.1 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 50: диаметр входящего в насос патрубка, мм;
- 32: диаметр напорного патрубка, мм;
- 250: диаметр номинальный рабочего колеса, мм;
- 209: фактический диаметр рабочего колеса, мм;
- 4: количество полюсов электрического двигателя;
- 1.1: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Электродвигатель, используемый в насосном агрегате KRM 50-32-250/209-4/1.1 Кордис, для обеспечения привода насоса, общепромышленного назначения трехфазный с короткозамкнутым ротором, марки, в соответствии с нормами европейского стандарта DIN, 90S4 (1,1 квт).

Для оснащения электроприводами насосных агрегатов Kordis, перекачивающих техническую воду, взрывозащищенные электродвигатели не предусмотрены.

Электроснабжение
- ток переменный трехфазный;
- сеть напряжением 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

В горизонтальный одноступенчатой конструкции моноблочный центробежный насос модификации KRM 50-32-250/209-4/1.1 должен устанавливаться только трехфазный общепромышленный сертифицированный асинхронный электродвигатель.

Фланцевые патрубки рассчитаны на давление 16 кгс/см².
ДКЗ (допускаемый кавитационный запас) до 1,7 м.
Максимальный КПД электронасоса - 51,4%.

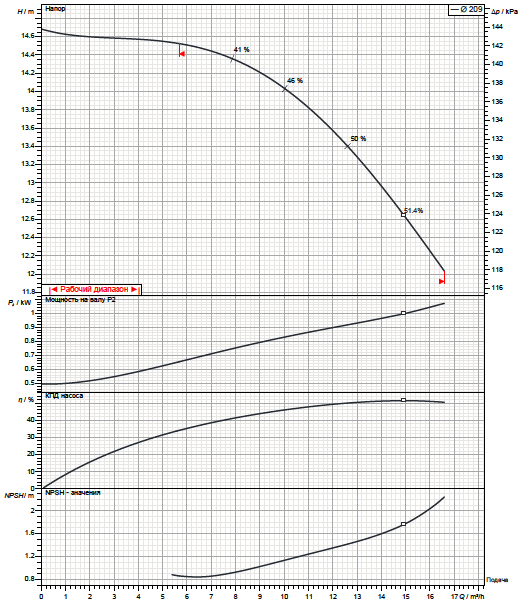

Рабочие характеристики насоса

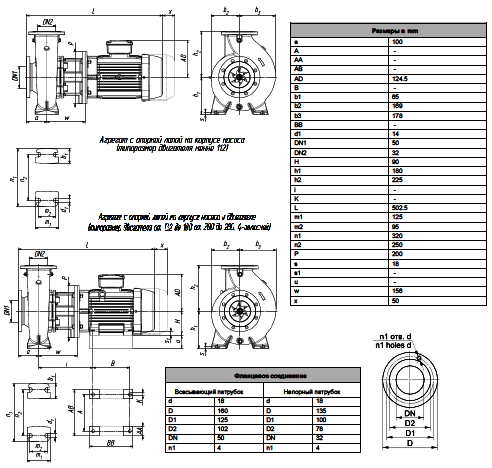

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
