Характеристики KRM 65-40-160/151-2/5.5

KRM 65-40-160/151-2/5.5 Кордис - технические и рабочие характеристики.
С осевым вводом консольный горизонтальный центробежный насос моноблочной конструкции, перекачивающий воду и различные неагрессивные жидкости, сходные с водой по химической активности, плотности и вязкости.

Условное обозначение
KRM 65-40-160/151-2/5.5 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 65: диаметр патрубка входного, мм;
- 40: диаметр патрубка на выходе, мм;
- 160: диаметр номинальный рабочего колеса, мм;
- 151: фактический диаметр рабочего колеса, мм;
- 2: количество полюсов электрического двигателя;
- 5.5: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Электродвигатель, входящий в состав электронасоса KRM 65-40-160/151-2/5.5 Кордис, трехфазный общепромышленного исполнения с короткозамкнутым ротором, соответствующий нормам европейского стандарта DIN, типоразмером 132SA2 (5,5 квт).

Взрывозащищенные электродвигатели для комплектации электроагрегатов Kordis, перекачивающих воду, не используются.

Электроподключение
- трехфазный переменный ток;
- сетевое напряжение 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Фланцевые патрубки рассчитаны на давление в 16 кгс/см².
Сила тока электронасосного агрегата 10,7А.
Максимальный КПД электронасосного агрегата - 76,7%.

В центробежный моноблочный насос одноступенчатого типа KRM 65-40-160/151-2/5.5 должен монтироваться только трехфазный общепромышленный сертифицированный асинхронный электродвигатель.

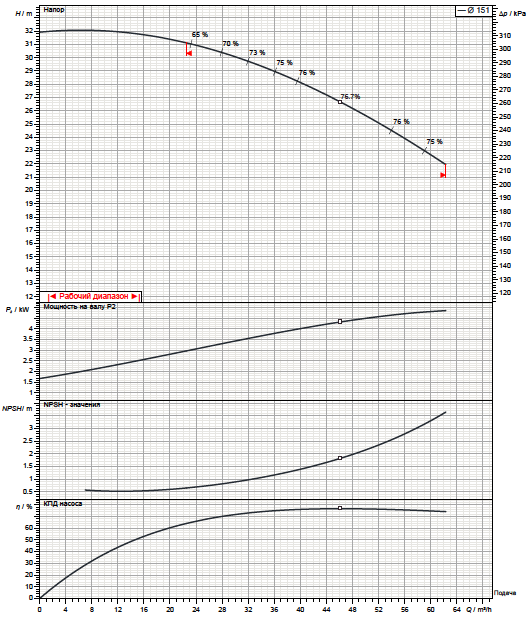

Рабочие характеристики насоса

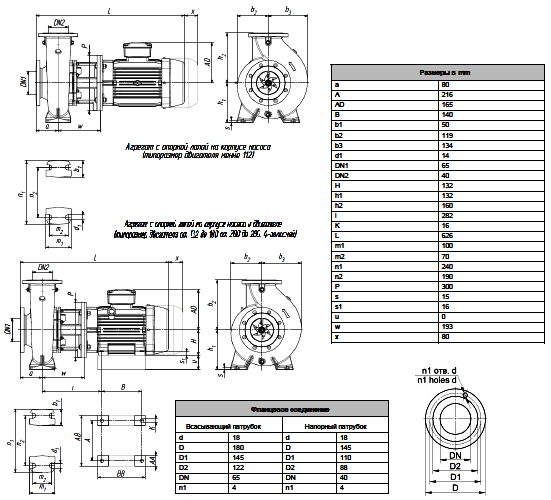

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
