Характеристики KRM 65-40-160/174-4/1.1
KRM 65-40-160/174-4/1.1 Kordis (Кордис) - рабочие и технические характеристики насоса.
Насос, по конструкции, моноблочный горизонтальный с осевым входом, центробежный консольной конструкции и перекачивает воду и различные жидкости, имеющие схожие с водой свойства (химическая активность, вязкость, плотность).
Условное обозначение
KRM 65-40-160/174-4/1.1 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 65: диаметр патрубка на входе, мм;
- 40: диаметр выходного патрубка, мм;
- 160: диаметр рабочего колеса номинальный, мм;
- 174: диаметр рабочего колеса фактический, мм;
- 4: число полюсов электропривода;
- 1.1: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.
В электронасосном агрегате KRM 65-40-160/174-4/1.1 Kordis (Кордис) привод насоса осуществляет асинхронный общепромышленного назначения трехфазный с короткозамкнутым ротором электродвигатель.
Типоразмер электрического привода в насосном электроагрегате, в соответствии с нормами европейского стандарта DIN, 90S4.
В комплектации электронасосов взрывозащищенные электродвигатели не участвуют
Электропитание
- ток трехфазный переменный;
- напряжение сети 380 В;
- ток частотой 50 Гц.
Таблица 1: Технические характеристики насосов Kordis (Кордис)
Марка | Подача/ (диапазон) м³/ч |
Напор/ (диапазон) м |
Двигатель квт/об/мин |
КПД % |
KRM 65-40-160/174-4/1.1 | 26 11,8-32,3 |
8,7 10,4-7,5 |
1,1*1420 | 76,2 |
Фланцевые патрубки, рассчитанные на давление в 16 кгс/см².
Допускаемый кавитационный запас (ДКЗ) не более 1,3 м.
Максимальный КПД насосного электроагрегата - 76,2%.
В горизонтальный одноступенчатый центробежный насос марки KRM 65-40-160/174-4/1.1 должен монтироваться только сертифицированный асинхронный электродвигатель.

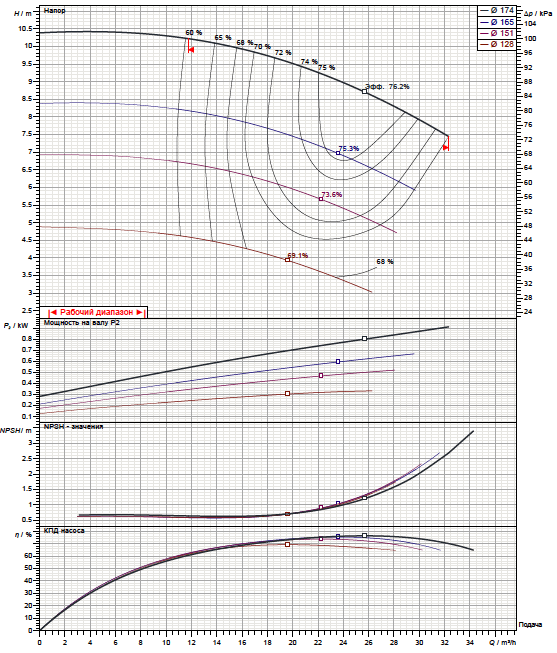

Рабочие характеристики насоса ![]() |

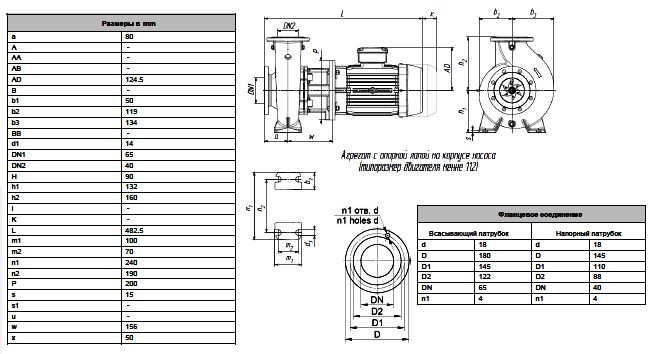

Габаритный чертеж насоса ![]() |
Габаритные и присоединительные размеры насоса ![]() |
Габаритные и присоединительные размеры агрегата ![]() |
