Характеристики KRM 65-40-200/209-2/18.5

KRM 65-40-200/209-2/18.5 Кордис - рабочие и технические характеристики.
Консольный горизонтальный моноблочный с осевым вводом центробежный насос типа Kordis для перекачивания технической воды и неагрессивных жидких сред, схожих с водой по химической активности, плотности и вязкости.

Условное обозначение
KRM 65-40-200/209-2/18.5 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 65: диаметр патрубка на входе, мм;
- 40: диаметр патрубка на выходе, мм;
- 200: диаметр рабочего колеса номинальный, мм;
- 209: фактический диаметр рабочего колеса, мм;
- 2: число полюсов электрического двигателя;
- 18.5: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Асинхронный электродвигатель, входящий в состав насосного агрегата KRM 65-40-200/209-2/18.5 Кордис, осуществляющий привод насоса, трехфазный с короткозамкнутым ротором общепромышленного исполнения.
Тип привода для монтажа в насосный агрегат, в соответствии нормой европейского стандарта DIN, 160L2.

В комплектации электронасосов Kordis, перекачивающих техническую воду, взрывозащищенные электродвигатели не применяются.

Электроподключение
- трехфазный переменный ток ;
- напряжение сети 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Фланцевые патрубки рассчитаны на давление - 16 кгс/см².
Сила тока электронасосного агрегат - 35,1А;
ДКЗ (допускаемый кавитационный запас) не более 2,9 м.

В моноблочный одноступенчатый центробежный с осевым вводом насос типа KRM 65-40-200/209-2/18.5 должен устанавливаться только общепромышленный асинхронный трехфазный сертифицированный электродвигатель.

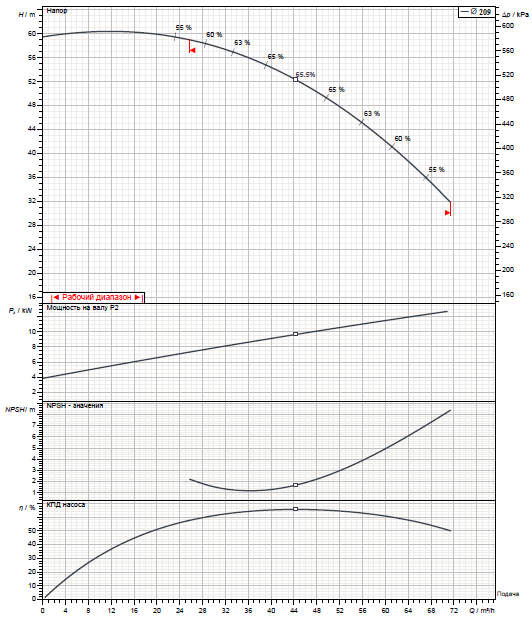

Рабочие характеристики насоса

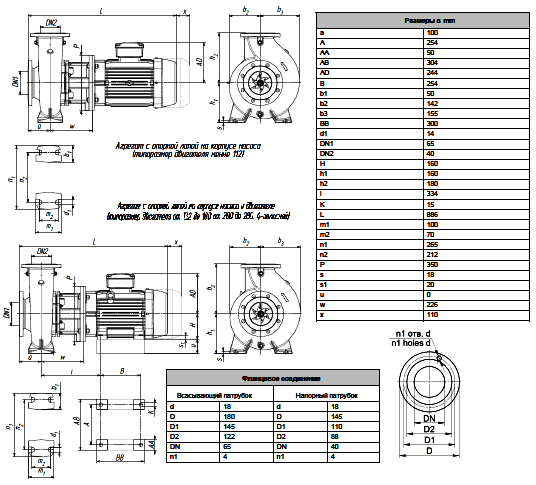

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
