Характеристики KRM 65-40-250/269-4/3

KRM 65-40-250/269-4/3 Кордис - рабочие и технические характеристики насоса.
Центробежный консольный одноступенчатый с осевым вводом горизонтальный насос модификации Kordis моноблочной конструкции, перекачивающий воду и неагрессивные жидкости, сходные с водой по основным физико-химическим свойствам (плотность, вязкость, химическая активность.

Условное обозначение
KRM 65-40-250/269-4/3 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 65: диаметр входного патрубка, мм;
- 40: диаметр напорного патрубка, мм;
- 250: диаметр номинальный рабочего колеса, мм;
- 269: диаметр фактический рабочего колеса, мм;
- 4: количество полюсов приводного двигателя;
- 3: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Электродвигатель, входящий в состав насосного агрегата KRM 65-40-250/269-4/3 Кордис - асинхронный общепромышленный с короткозамкнутым ротором типоразмера, в соответствии с нормами европейского стандарта DIN, 100LB4 (3 квт ).

Взрывозащищенные электродвигатели в оснащении электроприводами насосов Kordis, предназначенных для подачи воды, не предусмотрены.

Электропитание
- переменный трехфазный ток;
- напряжение сети 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

ДКЗ (допускаемый кавитационный запас) не должен превышать 1,2 м.
Сила тока электронасосного агрегата 6,5А.
Патрубки фланцевые рассчитаны на давление 16 кгс/см².

В KRM 65-40-250/269-4/3 - с осевым входом консольного типа одноступенчатый моноблочный центробежный насос, может монтироваться только трехфазный общепромышленный сертифицированный асинхронный электродвигатель.

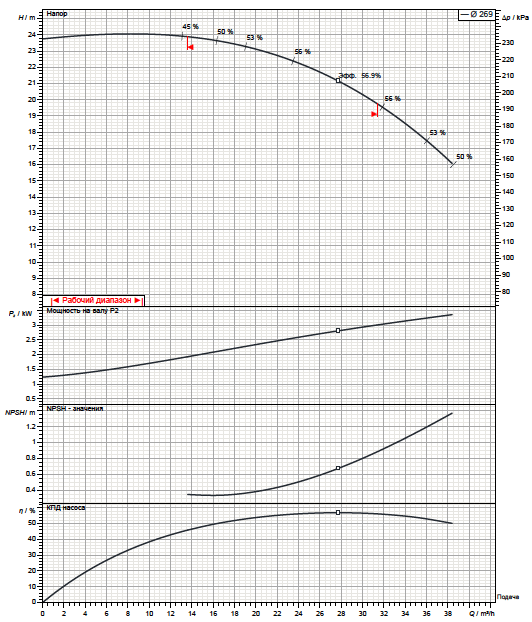

Рабочие характеристики насоса

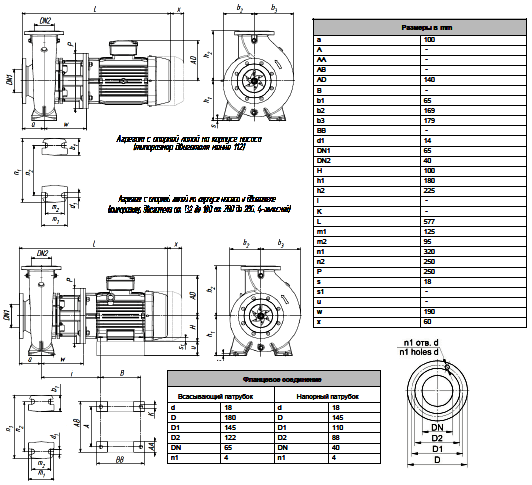

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
