Характеристики KRM 65-40-315/260-4/2.2

KRM 65-40-315/260-4/2.2 Kordis Технические и напорные (рабочие) характеристики KRM 65-40-315/260-4/2.2 Kordis (Кордис).
По конструктивному устройству - консольный моноблочный центробежный насос горизонтальной конструкции, используемый для перекачки воды и жидких сред, чьи физико-химические свойства (вязкость, плотность, химическая активность) схожи со свойствами воды.

Условное обозначение
KRM 65-40-315/260-4/2.2 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 65: диаметр входного патрубка, мм;
- 40: диаметр патрубка на выходе, мм;
- 315: номинальный диаметр рабочего колеса, мм;
- 260: фактический диаметр рабочего колеса, мм;
- 4: количество полюсов электропривода;
- 2.2: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В электронасосном агрегате KRM 65-40-315/260-4/2.2 Kordis (Кордис), для осуществления привода, устанавливается с короткозамкнутым ротором общепромышленный трехфазный асинхронный электродвигатель.
Тип электрического привода в насосном агрегате, по нормами европейского стандарта DIN, 100LA4.

Взрывозащищенные электродвигатели для комплектации электронасосных агрегатов не предусмотрены.

Электропитание
- трехфазный ток переменный;
- сеть напряжением в 380 В;
- частота тока в сети 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики моноблочных насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
Ток
А
KRM 65-40-315/260-4/2.2 21
9,9-22,7
16,2
22-14
2,2*1430 5

В консольный моноблочный одноступенчатый насос модификации KRM 65-40-315/260-4/2.2 должен устанавливается электродвигатель, прошедший обязательную сертификацию.

Фланцевые патрубки насоса рассчитаны на давление в 16 кгс/см².
Максимальный КПД насосного электроагрегата - 45%.
Допускаемый кавитационный запас (ДКЗ) до 1,1 м.

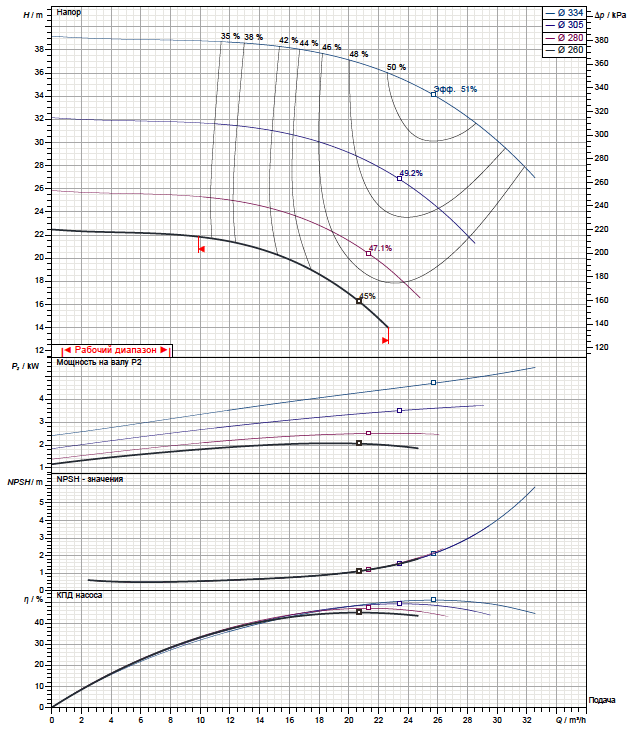

Рабочие характеристики насоса

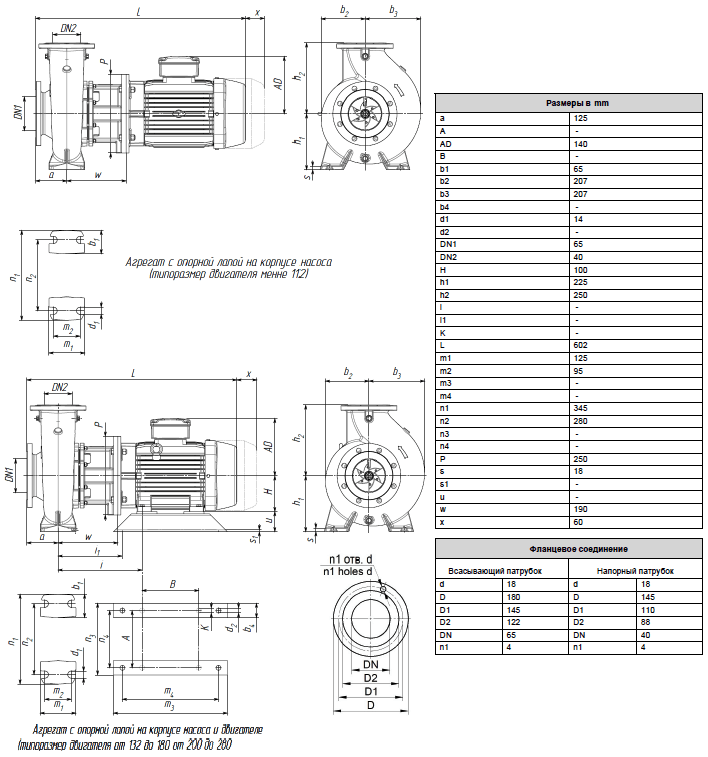

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
