Характеристики KRM 65-50-160/174-2/15

Технические характеристики насоса KRM 65-50-160/174-2/15 Kordis (Кордис).
По своему техническому устройству - консольный моноблочный насос одноступенчатой конструкции, перекачивающий воду и нейтральные жидкости, физические и химические свойства которых - плотность, вязкость и химическая активность, имеют сходство с водой.

Условное обозначение
KRM 65-50-160/174-2/15 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 65: диаметр патрубка на входе, мм;
- 50: диаметр напорного патрубка, мм;
- 160: диаметр рабочего колеса номинальный, мм;
- 174: фактический диаметр рабочего колеса, мм;
- 2: число полюсов электропривода;
- 15: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В электронасосный агрегат типа KRM 65-50-160/174-2/15 Kordis (Кордис), для осуществления привода, используется общепромышленного назначения трехфазный асинхронный электродвигатель с короткозамкнутым ротором.
По нормами европейского стандарта DIN, типоразмер электродвигателя в насосном электроагрегате, 160MB2.

Для комплектации насосных электроагрегатов взрывозащищенные электродвигатели не предусмотрены.

Электропитание
- переменный трехфазный ток;
- напряжение сети 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Допускаемый кавитационный запас (ДКЗ) не выше 3,7 м.
Фланцевые патрубки насоса рассчитаны на давление в 16 кгс/см².
Максимальный КПД насосного электроагрегата - 53,5%.

Электродвигатель, монтируемый в одноступенчатый консольный моноблочный центробежный насос модификации KRM 65-50-160/174-2/15, должен пройти обязательную сертификацию.

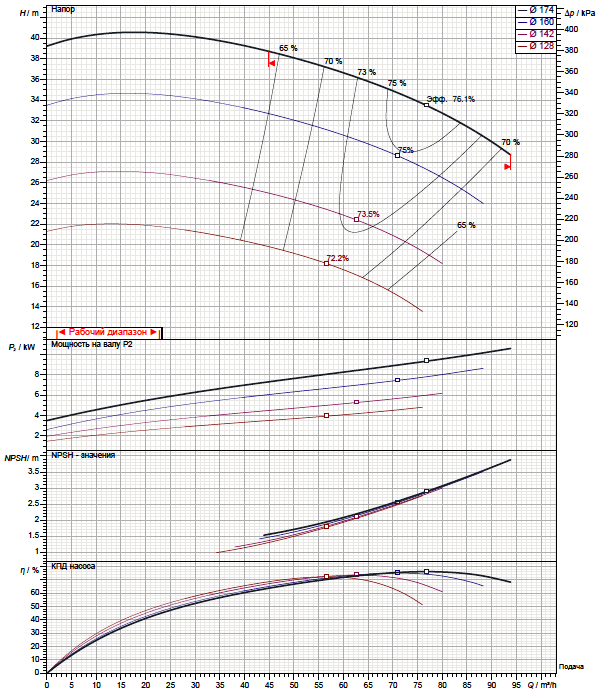

Рабочие характеристики насоса

Габаритный чертеж насоса

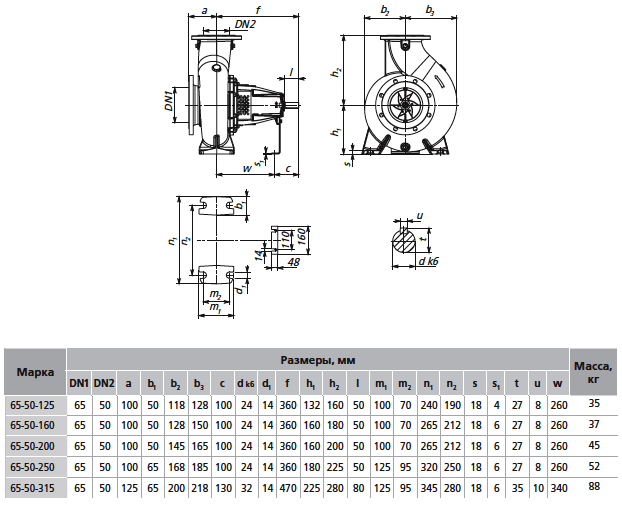

Габаритные и присоединительные размеры насоса

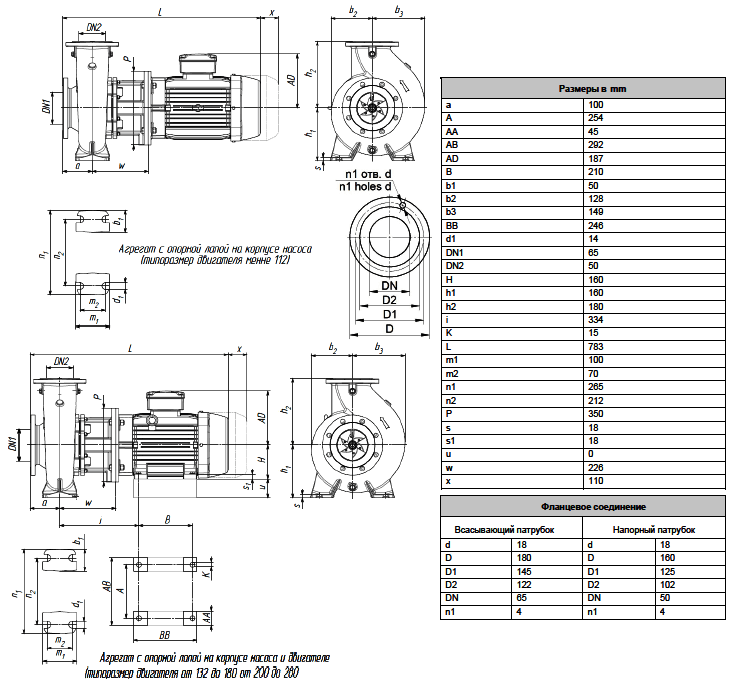

Габаритные и присоединительные размеры агрегата
