Характеристики KRM 65-50-160/174-4/2.2

KRM 65-50-160/174-4/2.2 Kordis KRM 65-50-160/174-4/2.2 Kordis (Кордис) - рабочие и технические характеристики.
По конструктивному устройству - одноступенчатый консольный моноблочный с осевым вводом центробежный насос, перекачивающий воду и неагрессивные жидкости, сходные по своим свойствам, плотности, вязкости и химическая активности, с водой.

Условное обозначение
KRM 65-50-160/174-4/2.2 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 65: диаметр входного патрубка, мм;
- 50: диаметр патрубка на выходе, мм;
- 160: диаметр рабочего колеса номинальный, мм;
- 174: фактический диаметр рабочего колеса, мм;
- 4: количество полюсов электрического привода;
- 2.2: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В насосном электроагрегате марки KRM 65-50-160/174-4/2.2 Kordis (Кордис), для обеспечения привода, применяется асинхронный с короткозамкнутым ротором общепромышленного исполнения трехфазный электродвигатель.
Типоразмер электродвигателя в электронасосном агрегате, по нормами европейского стандарта DIN, 100LA42.

В оснащении электроагрегатов данного типа взрывозащищенные электродвигатели не используются.

Электроподключение
- трехфазный переменный ток;
- сеть напряжением 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики моноблочных насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
КПД
%
KRM 65-50-160/174-4/2.2 77
44,9-93,84
33,5
38,8-29
15*2895 73,8

ДКЗ (допускаемый кавитационный запас не более 2,5 м.
Фланцевые патрубки насоса рассчитаны на давление в 16 кгс/см².
Ток электронасосного агрегата - 5А.

Промышленный асинхронный электродвигатель, устанавливаемый в консольный центробежный моноблочный насос KRM 65-50-160/174-4/2.2, должен быть сертифицирован.

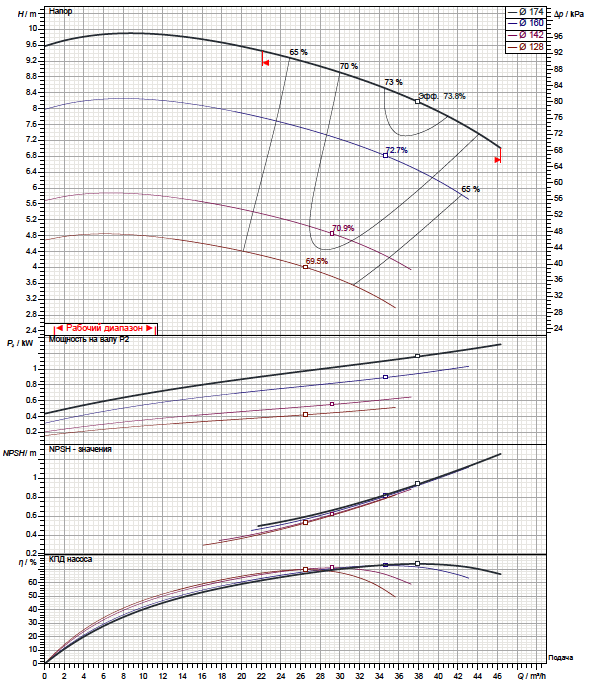

Рабочие характеристики насоса

Габаритный чертеж насоса

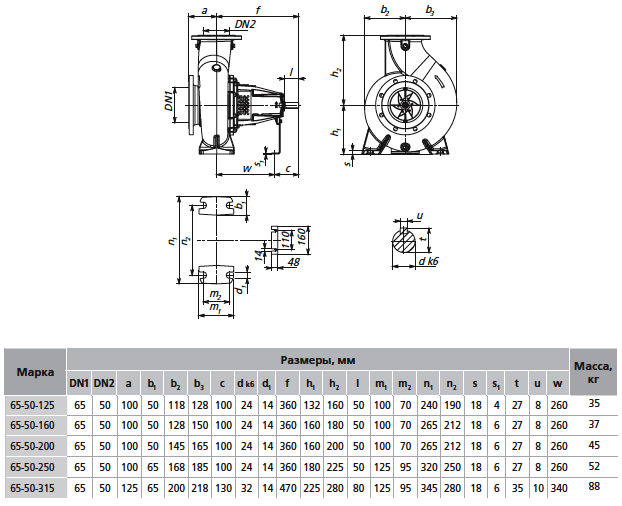

Габаритные и присоединительные размеры насоса

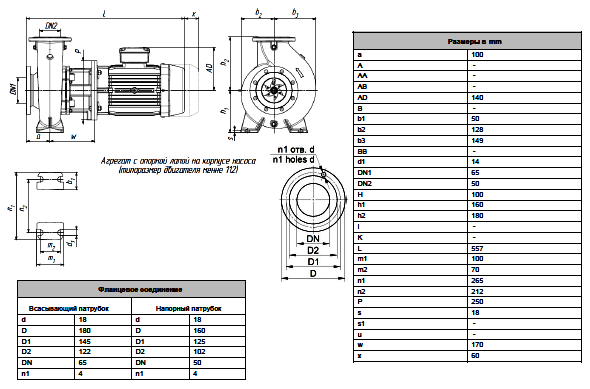

Габаритные и присоединительные размеры агрегата
