Характеристики KRM 65-50-200/170-2/11

KRM 65-50-200/170-2/11 Кордис - рабочие и технические характеристики насоса.
Одноступенчатый консольный горизонтальный центробежный насос типа Kordis моноблочной конструкции, перекачивающий воду и нейтральные жидкости, сходные с водой по химической активности, плотности и вязкости.

Условное обозначение
KRM 65-50-200/170-2/11 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 65: диаметр патрубка входящего, мм;
- 50: диаметр патрубка на выходе, мм;
- 200: диаметр номинальный рабочего колеса, мм;
- 170: диаметр фактический рабочего колеса, мм;
- 2: количество полюсов электрического двигателя;
- 11: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Входящий в состав электронасоса KRM 65-50-200/170-2/11 Кордис электродвигатель, для осуществления привода насоса, с короткозамкнутым ротором трехфазный общепромышленного исполнения, типоразмером, в соответствии с требованиями европейского стандарта DIN - 160MA2 (11 квт).

Для комплектации в электроагрегаты Kordis, перекачивающих воду, взрывозащищенные электродвигатели не применяются.

Электроснабжение
- ток трехфазный переменный;
- сеть напряжением 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Сила тока насосного агрегата 10,5А.
Патрубки фланцевые рассчитаны на давление 16 кгс/см².
КПД агрегата электронасосного, max 74.6%.

В центробежный консольной конструкции горизонтальный моноблочный насос марки KRM 65-50-200/170-2/11 должен монтироваться только общепромышленный трехфазный сертифицированный асинхронный электродвигатель.

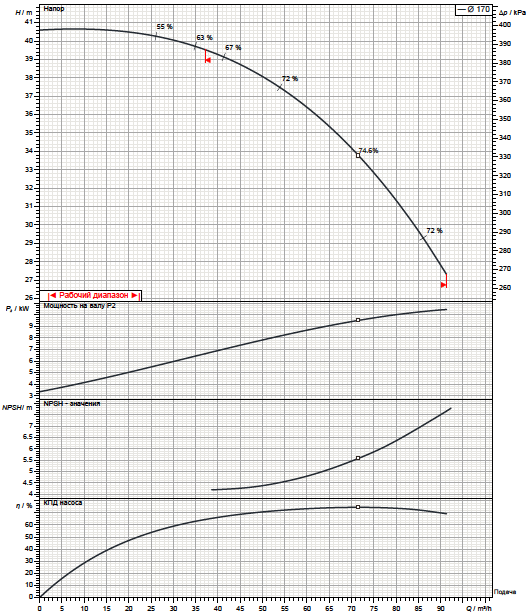

Рабочие характеристики насоса

Габаритный чертеж насоса

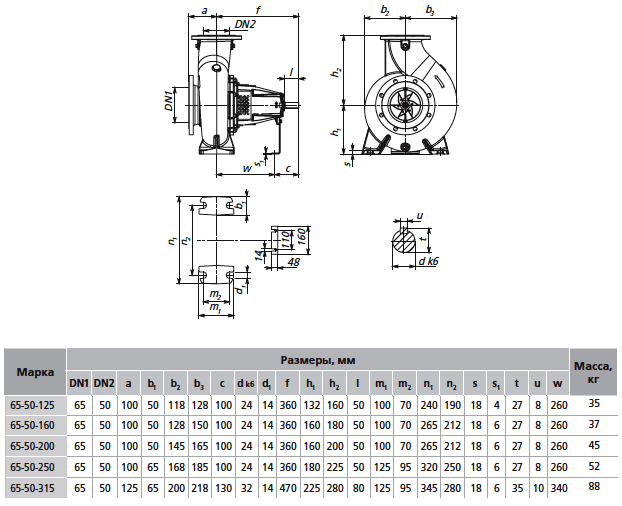

Габаритные и присоединительные размеры насоса

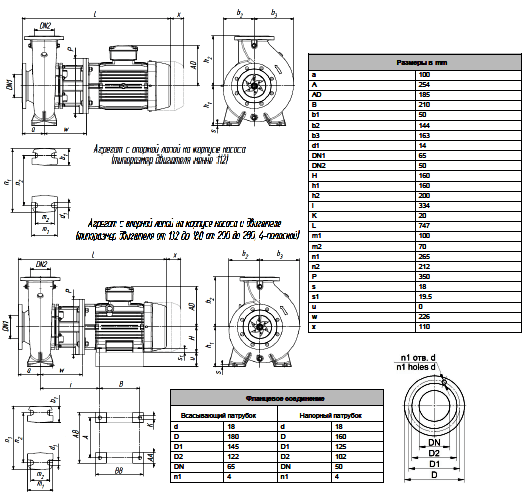

Габаритные и присоединительные размеры агрегата
