Характеристики KRM 65-50-200/219-2/22

Технические характеристики насосов Kordis (Кордис) KRM 65-50-200/219-2/22.
Насосы используемые для перекачивания воды и жидких сред, имеющие сходство, по основным характеристикам, с водой (химическая активность, вязкость и плотность).

Условное обозначение
KRM 65-50-200/219-2/22 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 65: диаметр входного патрубка, мм;
- 50: диаметр выходного патрубка, мм;
- 200: диаметр колеса рабочего номинальный, мм;
- 219: диаметр колеса рабочего фактический, мм;
- 2: число полюсов электропривода;
- 22: мощность двигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В насосном агрегате, для обеспечения привода, в насос KRM 65-50-200/219-2/22 Kordis (Кордис) монтируется трехфазный с короткозамкнутым ротором общепромышленный асинхронный электродвигатель.
Типоразмер электродвигателя в электроагрегате, в соответствии с нормами европейского стандарта DIN, 180M2.

Для установки в электронасосные агрегаты взрывозащищенные электродвигатели не предусмотрены.

Электропитание
- трехфазный переменный ток;
- сетевое напряжение 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Максимальный КПД электронасосного агрегата 77,9%.
Допускаемый кавитационный запас (ДКЗ) до 3,7 м.

В консольный одноступенчатый моноблочный центробежный насос модификации KRM 65-50-200/219-2/22 может устанавливаться только сертифицированный электродвигатель.

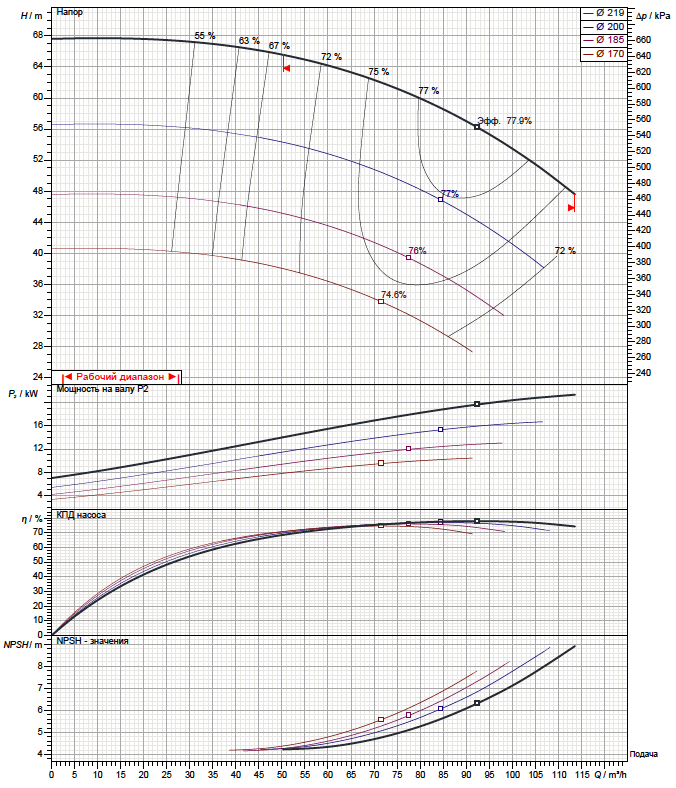

Рабочие характеристики насоса

Габаритный чертеж насоса

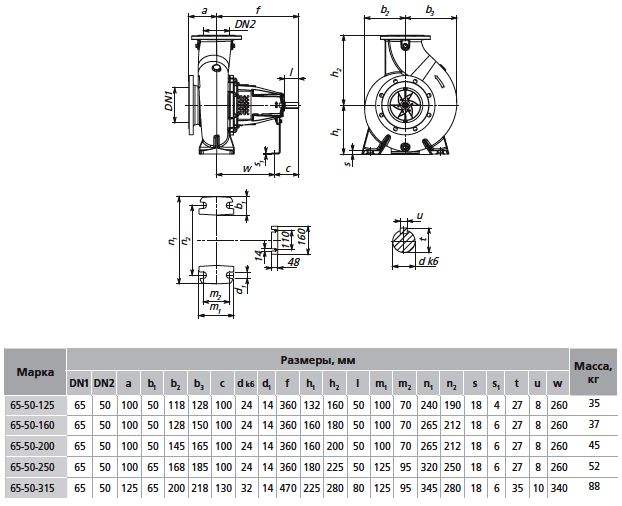

Габаритные и присоединительные размеры насоса

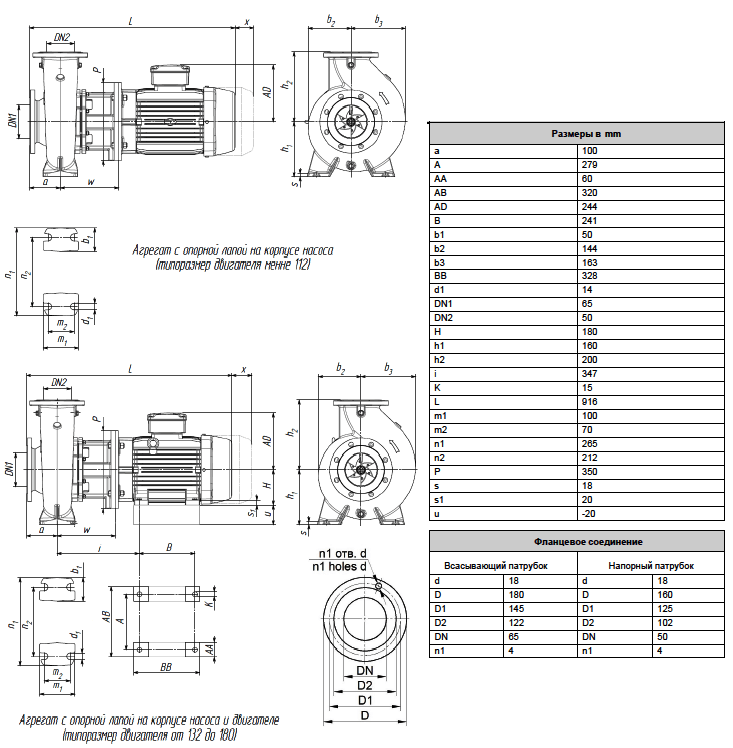

Габаритные и присоединительные размеры агрегата
