Характеристики KRM 65-50-200/219-4/3

KRM 65-50-200/219-4/3 Kordis Kordis (Кордис) KRM 65-50-200/219-4/3 - технические и рабочие характеристики насоса.
По конструктивному устройству насос с осевым вводом центробежный консольный моноблочной конструкции, перекачивает воду и жидкости, имеющие сходство с водой по химической активности, плотности и вязкости.

Условное обозначение
KRM 65-50-200/219-4/3 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 65: диаметр патрубка на входе, мм;
- 50: диаметр напорного патрубка, мм;
- 200: номинальный диаметр колеса рабочего, мм;
- 219: фактический диаметр колеса рабочего, мм;
- 4: количество полюсов привода;
- 3: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В электронасос KRM 65-50-200/219-4/3 Kordis (Кордис), для осуществления привода, устанавливается асинхронный трехфазный общепромышленного исполнения электродвигатель с короткозамкнутым ротором.
Тип монтируемого электродвигателя в насосный агрегат, в соответствии с нормами европейского стандарта DIN, 100LB4.

Взрывозащищенные электродвигатели для комплектации насосных электроагрегатов данного типа не используются.

Электроподключение
- переменный трехфазный ток;
- напряжение сети 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики моноблочных насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
КПД
%
KRM 65-50-200/219-4/3 45
24,3-56,4
13,2
15,4-10,8
3*1410 75,7

Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Сила тока насосного электроагрегата 6,5А.
ДКЗ (допускаемый кавитационный запас) не превышает 0,7 м.

В моноблочный одноступенчатый консольного типа центробежный насос типа KRM 65-50-200/219-4/3 может монтироваться только сертифицированный асинхронный электродвигатель.

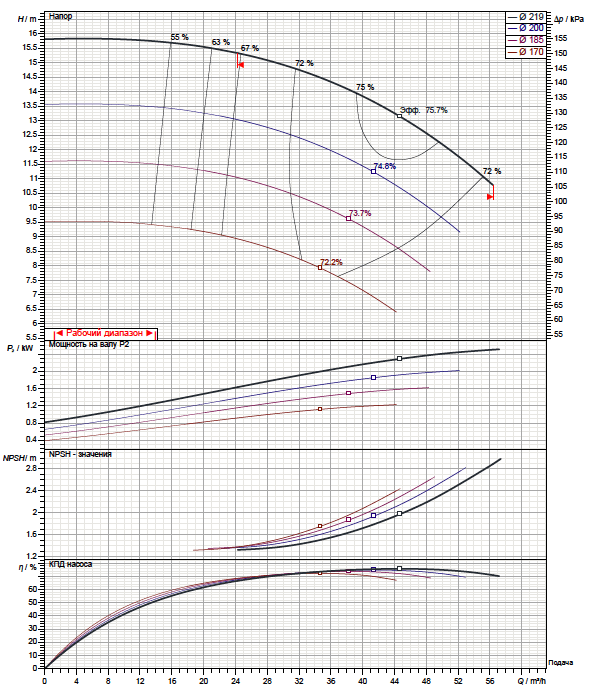

Рабочие характеристики насоса

Габаритный чертеж насоса

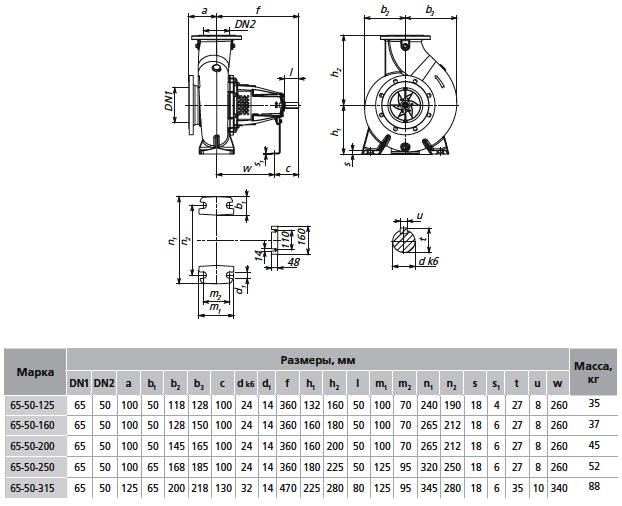

Габаритные и присоединительные размеры насоса

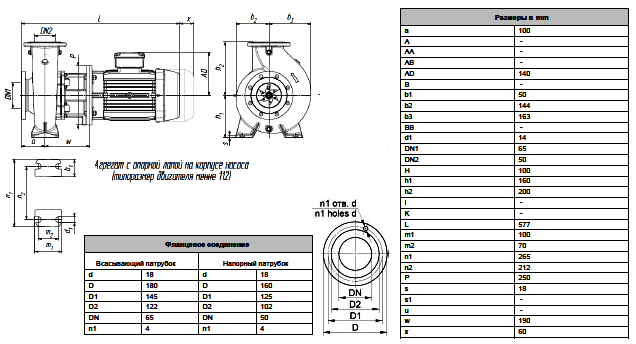

Габаритные и присоединительные размеры агрегата
