Характеристики KRM 80-65-125/141-2/7.5

KRM 80-65-125/141-2/7.5 Кордис - технические и рабочие характеристики насоса.
С осевым входом консольный одноступенчатый горизонтальной конструкции центробежный насос типа Kordis, перекачивающий воду и жидкие неагрессивные среды, схожие с водой по химической активности, плотности вязкости.

Условное обозначение
KRM 80-65-125/141-2/7.5 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 80: диаметр входного патрубка, мм;
- 65: диаметр выходного патрубка, мм;
- 125:диаметр номинальный рабочего колеса, мм;
- 141: диаметр фактический рабочего колеса, мм;
- 2: количество полюсов электрического двигателя;
- 7,5: мощность приводного электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Электродвигатель в составе электронасоса KRM 80-65-125/141-2/7.5 Кордис -трехфазный общепромышленного исполнения с короткозамкнутым ротором, типоразмером, в соответствии с требованиями европейского стандарта DIN, 132SB2 (7,5 квт, 2900 оборотов в минуту).

Взрывозащищенные электродвигатели, в комплектации насосных агрегатов типа Kordis, перекачивающих воду, не применяются.

Электроподключение
- трехфазный переменный ток;
- сетевое напряжение 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальный КПД электронасосного агрегата 83,3%.
Фланцевые патрубки насоса рассчитаны на давление в 16 кгс/см².
Допускаемый кавитационный запас (ДКЗ) не превышает 3,4 м.

В консольный центробежный моноблочный одноступенчатый насос типа KRM 80-65-125 должен устанавливаться только трехфазный общепромышленный сертифицированный асинхронный электродвигатель.

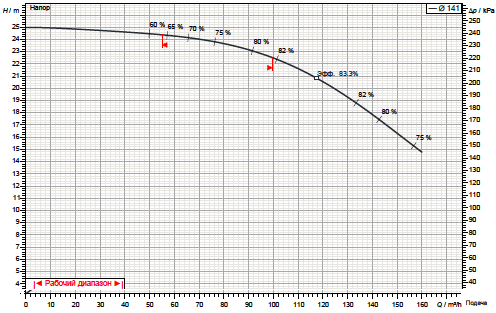

Рабочие характеристики насоса

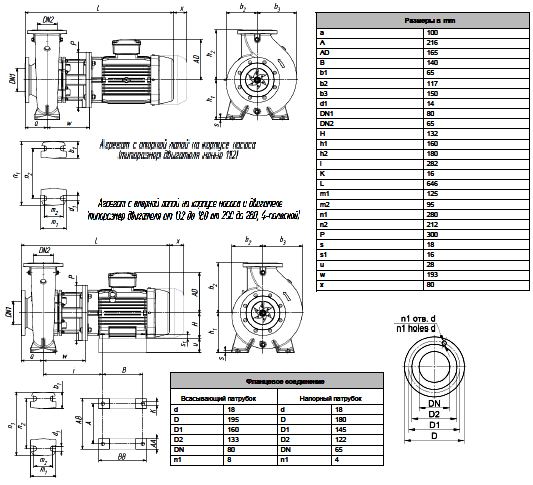

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
