Характеристики KRM 80-65-160/174-4/2.2

KRM 80-65-160/174-4/2.2 Кордис - рабочие и технические характеристики насоса.
С осевым вводом консольный центробежный одноступенчатый моноблочный насос типа Кордис, перекачивающий техническую воду и различные неагрессивные жидкости, схожие с водой по физико-химическим параметрам, таким как (химическая активность, плотность и вязкость.

Условное обозначение
KRM 80-65-160/174-4/2.2 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 80: диаметр патрубка на входе, мм;
- 65: диаметр напорного патрубка, мм;
- 160: диаметр номинальный рабочего колеса, мм;
- 174: фактический диаметр рабочего колеса, мм;
- 4: число полюсов приводного двигателя;
- 2.2: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Асинхронный электродвигатель, устанавливаемый для обеспечения привода насоса KRM 80-65-160/174-4/2.2 Кордис, с короткозамкнутым ротором трехфазный общепромышленного исполнения типоразмером, в соответствии с нормами европейского стандарта DIN, 100LA4 (2,2 квт).

Взрывозащищенные электродвигатели для монтажа приводами насосных агрегатов Kordis, предназначенных для перекачивания воды, не применяются.

Электроподключение
- трехфазный переменный ток;
- напряжение сети 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальный КПД электроагрегата - 77,3%.
Допускаемый кавитационный запас (ДКЗ) не должен превышать 1,4 м.
Фланцевые патрубки рассчитаны на давление 16 кгс/см².

В моноблочный одноступенчатый горизонтальный консольный центробежный насос типа KRM 80-65-160/174-4/2.2 должен монтироваться только асинхронный общепромышленный трехфазный сертифицированный электродвигатель.

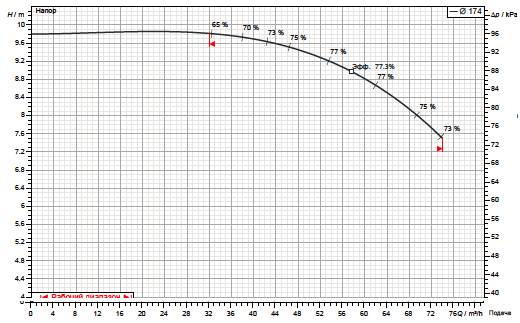

Рабочие характеристики насоса

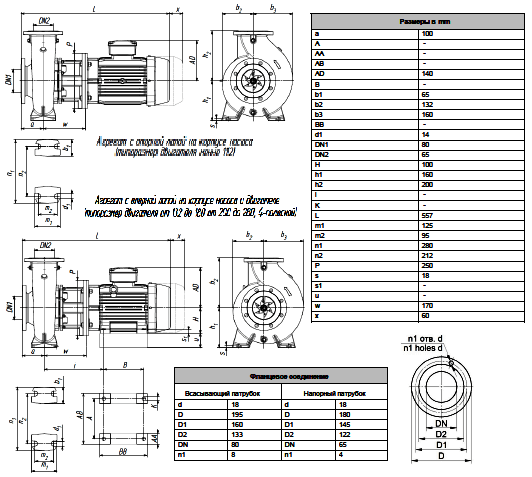

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
