Характеристики KRM 80-65-200/165-2/15

KRM 80-65-200/165-2/15 Кордис - технические и рабочие характеристики насоса.
Центробежный с осевым вводом консольной конструкции одноступенчатый моноблочный горизонтальный насос Кордис, перекачивающий воду и неагрессивные жидкости, сходные с водой по плотности, вязкости и химической активности.

Условное обозначение
KRM 80-65-200/165-2/15 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 80: диаметр входящего в насос патрубка, мм;
- 65: диаметр патрубка на выходе, мм;
- 200: диаметр номинальный рабочего колеса, мм;
- 165: диаметр фактический рабочего колеса, мм;
- 2: количество полюсов электрического двигателя;
- 15: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Электродвигатель, осуществляющий привод электронасоса KRM 80-65-200/165-2/15 Кордис, общепромышленного назначения с короткозамкнутым ротором трехфазный типоразмера, в соответствии требованиями CENELEC и нормами DIN, 160MB2 (15 квт).

Взрывозащищенные электродвигатели в монтаже электронасосных агрегатов Kordis, предназначенных для подачи воды, не применяются.

Электроснабжение
- ток трехфазный переменный;
- сеть напряжением 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Сила тока электронасосного агрегата - 26,9 А.
Патрубки фланцевые рассчитаны на давление 16 кгс/см².
КПД насосного агрегата, max 74.9%.

В одноступенчатый консольный с осевым входом моноблочной конструкции центробежный насос KRM 80-65-200/165-2/15 должен монтироваться только общепромышленный трехфазный сертифицированный асинхронный электродвигатель.

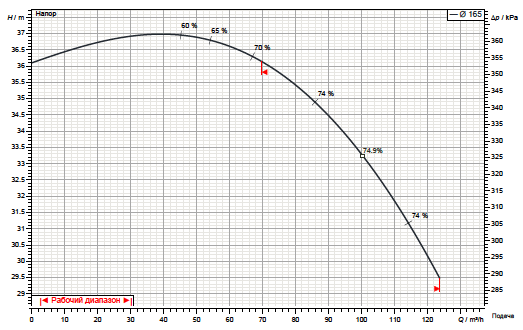

Рабочие характеристики насоса

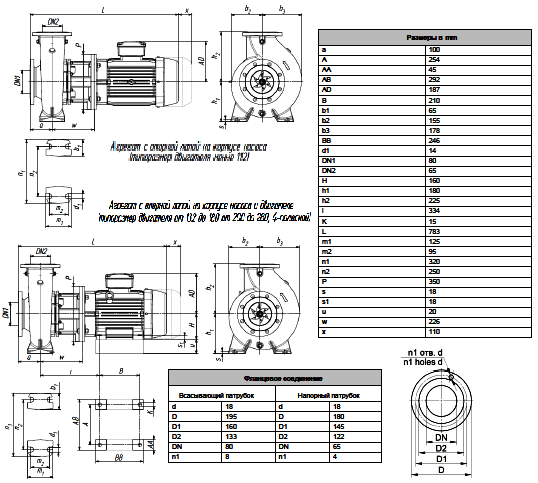

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
