Характеристики KRM 80-65-315/298-4/11

Рабочие, технические характеристики KRM 80-65-315/298-4/11 Kordis.
С осевым вводом центробежный консольный одноступенчатый моноблочный насос, предназначенный для подачи воды и различных неагрессивных жидкостей, сходных по следующим свойствам с водой - вязкость, плотность, химическая активность.

Условное обозначение
KRM 80-65-315/298-4/11 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 80: диаметр патрубка входного, мм;
- 65: диаметр выходного патрубка, мм;
- 315: диаметр номинальный рабочего колеса, мм;
- 298: диаметр фактический рабочего колеса, мм;
- 4: количество полюсов приводного двигателя;
- 11: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Электродвигатель в составе насосного агрегата KRM 80-65-315/298-4/11 Кордис, осуществляющий привод насоса, с короткозамкнутым ротором трехфазный общепромышленный.
Тип, обеспечивающего привод электродвигателя, в соответствии с нормой европейского стандарта DIN, 160M4 (11 квт).

Взрывозащищенные электродвигатели в оснащении приводами насосов Kordis, предназначенных для перекачивания воды, не используются.

Электроснабжение
- ток переменный трехфазный;
- сетевое напряжение 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальный КПД электронасосного агрегата 68,4%.
Сила тока насосного агрегата 21,8А.
Фланцевые патрубки насоса рассчитаны на давление в 16 кгс/см².

В качестве привода, монтироваться в моноблочный горизонтальный консольной конструкции центробежный насос типа KRM 80-65-315/298-4/11, должен только общепромышленный трехфазный сертифицированный асинхронный электродвигатель.

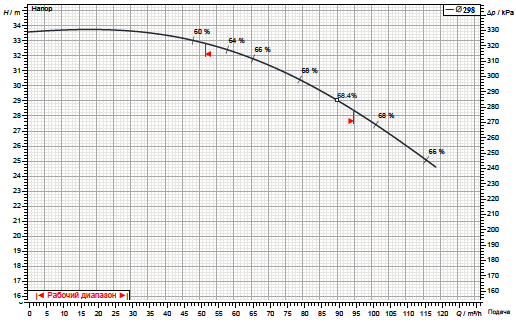

Рабочие характеристики насоса

Габаритный чертеж насоса

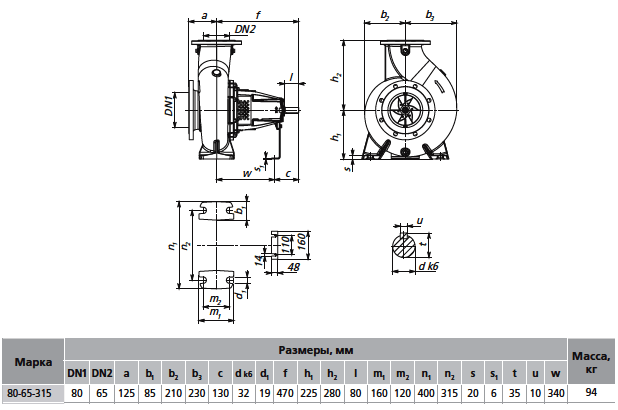

Габаритные и присоединительные размеры насоса

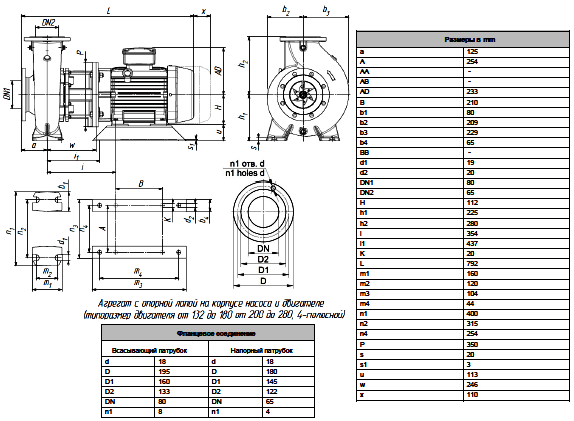

Габаритные и присоединительные размеры агрегата
