Характеристики KRM 80-65-315/334-4/15

KRM 80-65-315/334-4/15 Kordis Технические характеристики насоса KRM 80-65-315/334-4/15 Kordis (Кордис).
Насос, по своему техническому устройству, консольный моноблочный одноступенчатый, перекачивающий воду и неагрессивные жидкости, физико-химические свойства которых - плотность, вязкость и химическая активность, сходные с водой.

Условное обозначение
KRM 80-65-315/334-4/15 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 80: диаметр патрубка на входе, мм;
- 65: диаметр напорного патрубка, мм;
- 315: номинальный диаметр рабочего колеса, мм;
- 334: фактический диаметр рабочего колеса, мм;
- 4: количество полюсов электропривода;
- 15: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В электронасосный агрегат модификации KRM 80-65-315/334-4/15 Kordis (Кордис), для обеспечения привода, используется общепромышленного назначения трехфазный электродвигатель с короткозамкнутым ротором.
По нормами европейского стандарта DIN, типоразмер электропривода в насосном электроагрегате, 160L4.

Взрывозащищенные электродвигатели для комплектации насосных электроагрегатов не предусмотрены.

Электропитание
- переменный трехфазный ток;
- напряжение сети 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики моноблочных насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
Ток
А
KRM 80-65-315/334-4/15 97
55-128
33,8
38,2-30
15*1450 31,1

Допускаемый кавитационный запас (ДКЗ) не выше 1,5 м.
Фланцевые патрубки насоса рассчитаны на давление в 16 кгс/см².
Максимальный КПД насосного электроагрегата -69,1%.

Электродвигатель асинхронный, устанавливаемый в одноступенчатый консольный моноблочный центробежный насос марки KRM 80-65-315/334-4/15, должен быть сертифицирован.

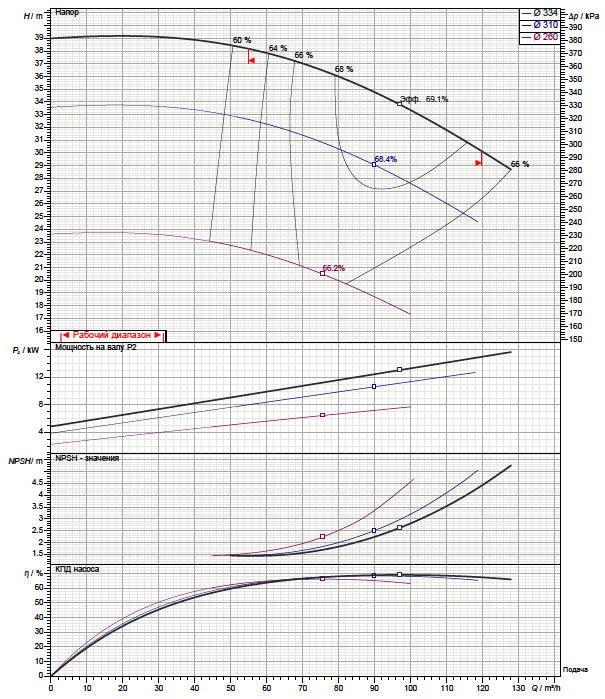

Рабочие характеристики насоса

Габаритный чертеж насоса

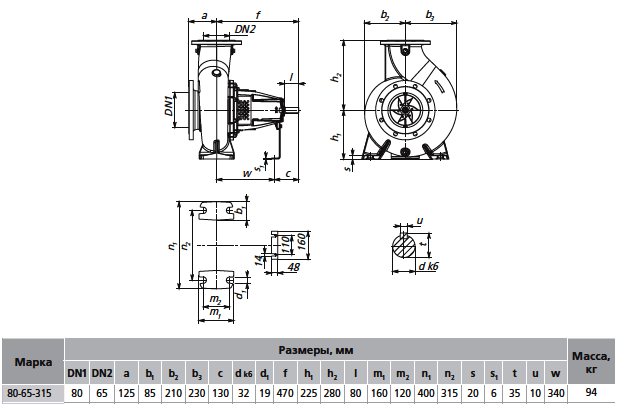

Габаритные и присоединительные размеры насоса

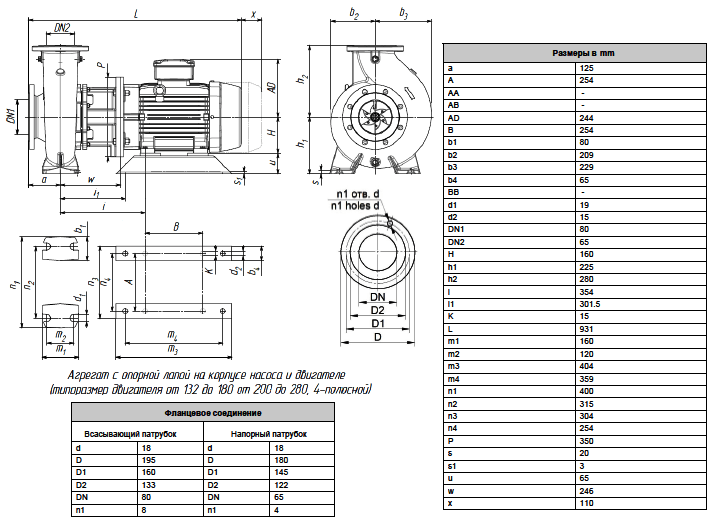

Габаритные и присоединительные размеры агрегата
