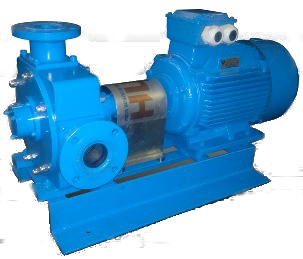

Роторно-пластинчатые насосы ПН

Общие сведения о роторно-пластинчатых насосах ПН
Роторно-пластинчатые насосы серии ПН представляют собой объемные насосы, используемые для перекачивания сред с различной степенью вязкости, и содержащие в своем составе механические включения, размер которых, в зависимости от модели насоса, может достигать 0,8 мм (насос ПН80, ПН100, ПН150).

Конструктивно ПН - объемные роторного типа самовсасывающие насосы с хорошим разряжением на входе в насос.

Привод насосов ПН обеспечивают электродвигатели общепромышленного (АИР, АДМ, 5АИ) и взрывозащищенного (АИМУ, ВА) исполнений с диапазоном мощностей от 3 до 55 кВт. Тип электродвигателя зависит от вида перекачиваемой среды и условий эксплуатации.
Насос может комплектоваться электродвигателем, в который встроен частотный преобразователь переменного тока.

Область применения роторно-пластинчатых насосов ПН
- пищевая промышленность для перекачивания вязких пищевых продуктов - мед, шоколад, патока, сгущенное молоко, майонез, растительные масла, меласса, кетчуп, фарш, тесто и др. продукты. Поэтому роторно-пластинчатые насосы ПН (ПН30, ПН40, ПН65, ПН80) можно отнести и к группе "насосы пищевые";
- нефтеперерабатывающая промышленность для перекачивания нефти и нефтепродуктов, мазут, смазок, парафина, битума, машинных масел и др.;
- в лакокрасочной промышленности, бытовой химии и косметике для перекачивания лакокрасочных материалов, мастики, эпоксидной смолы, ряда химических растворов, шампуней, гелей, паст, клеевых масс, жидкого мыла, глицерина и др.

Требования к средам, перекачиваемых роторно-пластинчатыми насосами ПН приведены в таблице 1.

Конструктивное устройство роторно-пластинчатого насоса ПН
Рабочее колесо насоса ПН - ротор с выдвигающими пластинами (шиберами), расположенными в корпусе насоса.
Принцип действия: вращение рабочего колеса приводит в движение пластины, которые двигаясь в пазах по диаметру ротора попадают, поочередно, по эксцентричной траектории в рабочий канал, образуемый корпусом с ротором. Рабочий объем перекачиваемой среды, образуемый между двумя пластинами, перемещается из зоны всасывания в зону нагнетания. Рабочий канал прямоточный, поэтому при перемещении объема не происходит защемления и вытеснения.

Нагрузка с рабочего колеса, при работе насоса ПН, передается на пластины, смазываемые рабочей жидкостью.
При работе износу, в основном, подвергаются рабочие пластины и поверхность эксцентрика насоса.
При изменении скорости вращения ротора насоса происходит изменение в подаче и напоре.

Насосы ПН30 и ПН40 могут работать в реверсивном режиме.

Электропривод агрегата - асинхронный двигатель общепромышленный/взрывозащищенный.
Для увеличения срока службы насосов ПН, рекомендуется пользоваться инверторами для плавного пуска двигателя.

Уплотнения вала роторно-пластинчатых насосов ПН - манжетное, одинарное и двойное торцовое.

Материалы проточных деталей: сталь, нержавеющая сталь, алюминий, фторопласт, капролон.

Типы подсоединений насосов: фланцы, резьба, штуцер.

Насос ПН прост в обслуживании. Для ремонта достаточно снять крышку без отсоединения трубопровода, лопатки насоса вынимаются и вставляются вручную. В насосах используются только торцевые уплотнения JohneCrane.

Производитель - ООО "Санкт-Петербургские Насосы".

Габаритные размеры
